APN 시리즈
IWAKI · 에어·진공 펌프 · 다이어프램식APN 시리즈
연구소·분석기·의료기기 내장용 · 공기 이송·가압·진공
주요 사양
다이어프램식 에어 펌프 APN 시리즈
| 최대 유량 (50/60Hz) | 0.8~14 L/min (DC 전원), 0.6~100 / 0.7~110 L/min (AC 전원) |
|---|---|
| 최대 진공도 | 9.33 kPa (abs) (DC 전원), 3.33 kPa (abs) (AC 전원) |
| 최고 토출 압력 | 0.1 MPa (DC 전원), 0.2 MPa (AC 전원) |
| 주요 재질 | GFRPP, ADC12, SUS304, PTFE, EPDM, FKM, NBR |
| 정격 전압 | AC 100 V, DC 12 V, DC 24 V |
기액 이송 펌프 APN-W 시리즈
| 기액 최대 토출량 | 0.05 – 1.0 L/min (DC 전원), 0.5 – 1.0 L/min (AC 전원) |
|---|---|
| 가스 최대 유량 (50/60Hz) | 0.1 – 4.0 L/min (DC 전원), 3.0 – 5.0 / 4.0 – 6.0 L/min (AC 전원) |
| 최고 진공도 | 34.66 kPa (abs) (DC 전원/AC 전원) |
| 최고 토출 압력 | 0.08 MPa (DC 전원), 0.05 MPa (AC 전원) |
| 주요 재질 | GFRPP, PTFE, EPDM, FKM |
| 정격 전압 | DC 12 V, DC 24 V, AC 100 V |
모델별 상세 값은 아래 카탈로그 사양표를 확인하세요.

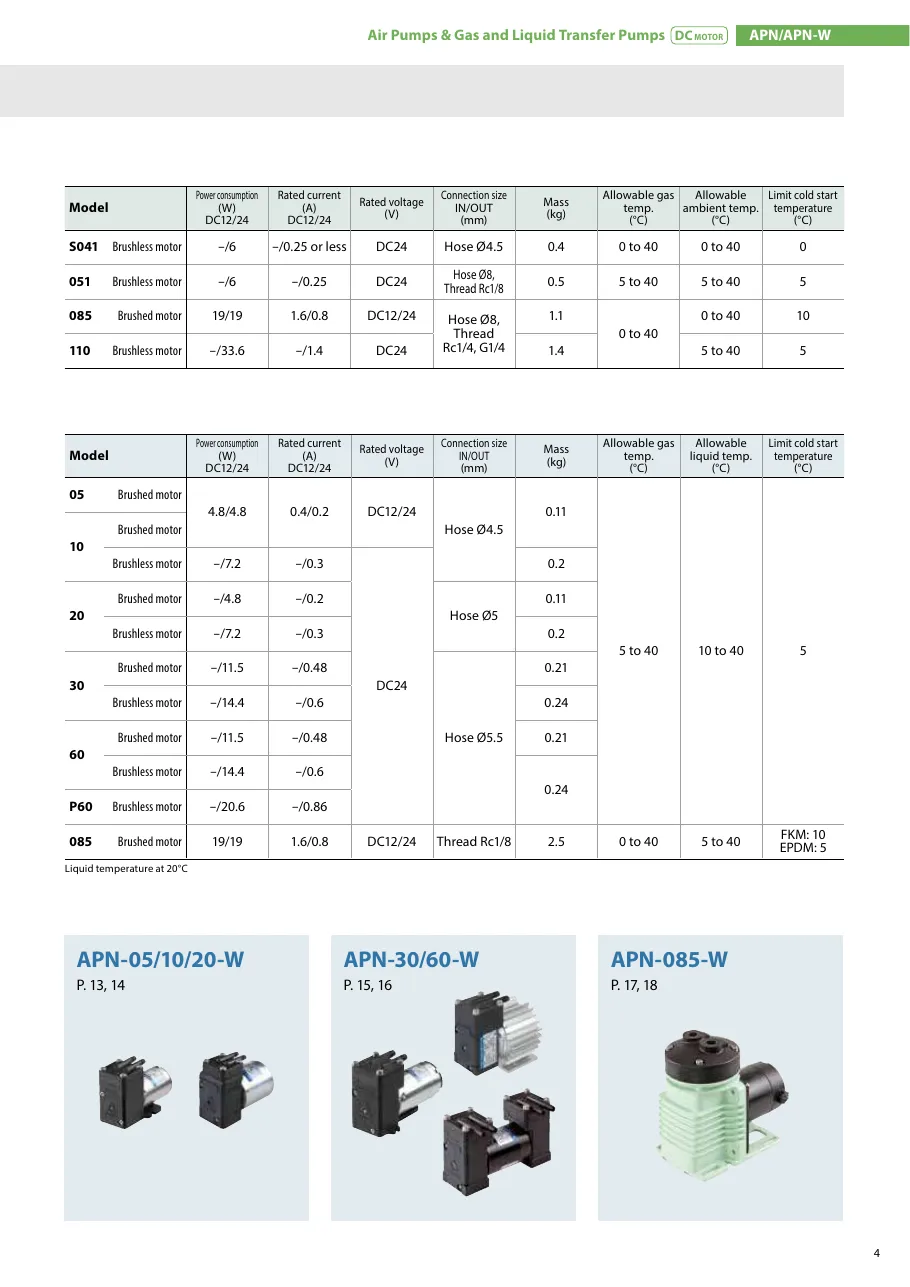

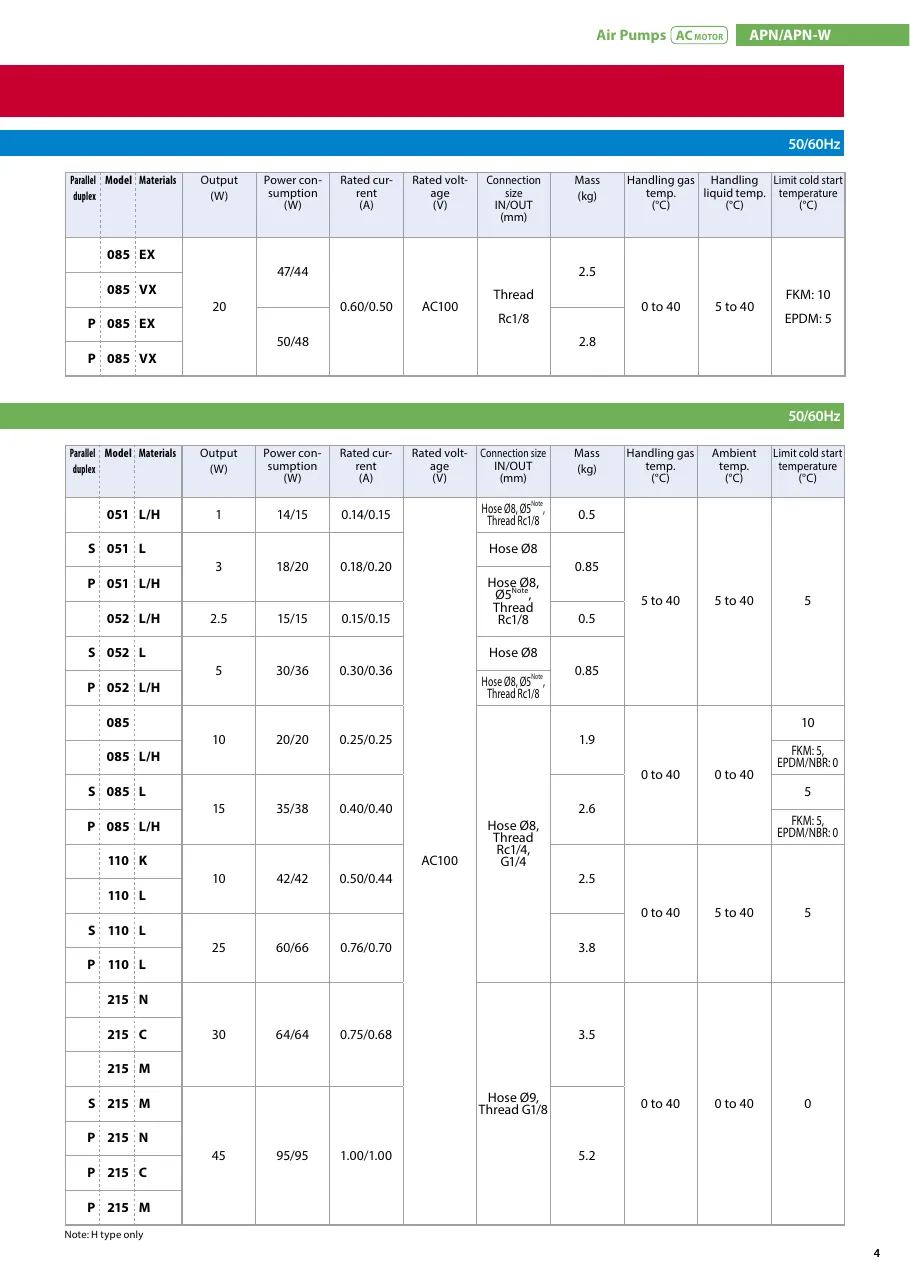

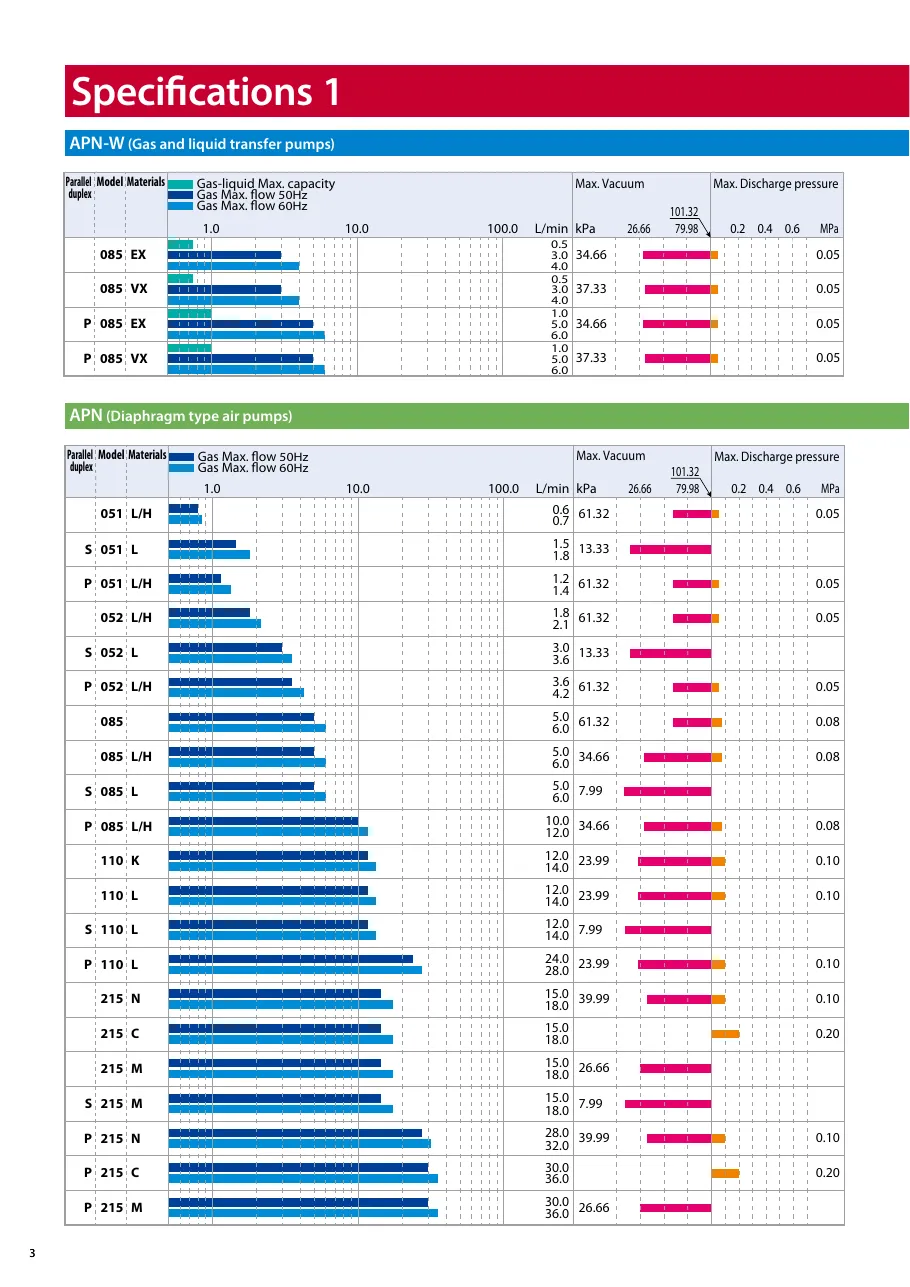

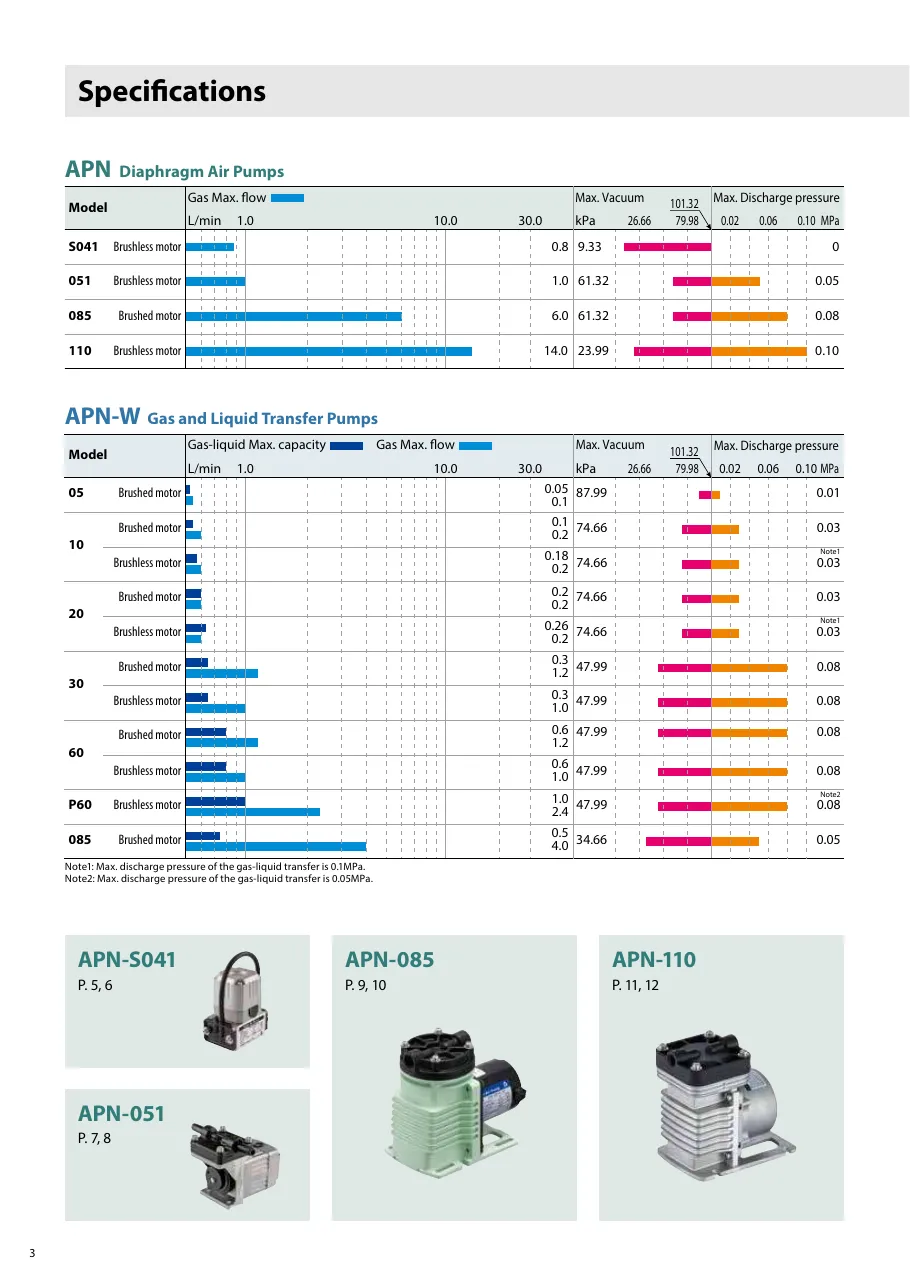

상세 사양표 (제조사 카탈로그)
제품 특징
- 클린 에어 이송모터 직결 다이어프램 펌프로 오일을 사용하지 않고 깨끗한 공기를 이송합니다. 의료, 샘플링 등 깨끗한 공기가 필요한 용도에 적합합니다.
- 고효율 설계성형 부품 사용으로 펌프 성능과 효율을 높였습니다. 고출력 모터로 기동 특성도 개선했습니다.
- 뛰어난 내구성섬유 강화 다이어프램, 대형화된 베어링, 강화된 커넥팅 로드로 신뢰성과 내구성을 더욱 높여 장시간 연속 운전이 가능합니다. 유지보수 용이성 펌프 헤드는 적은 수의 부품으로 구성되어 조립·분해가 쉽습니다.* *일부 제품 제외.
- 다양한 사양싱글 헤드 또는 듀얼 헤드 타입을 선택할 수 있습니다. 또한 EPDM, FKM, NBR, PTFE 다이어프램과 호스/나사 접속을 선택할 수 있습니다.* 60가지 이상의 조합으로 용도에 맞게 APN을 구성할 수 있습니다. *다이어프램 재질 및 흡입구 형상은 모델에 따라 다릅니다.
- 소형·경량장비 내장 및 폐액 회수 용도에 적합한 소형·경량 설계입니다. 높은 내식성과 향상된 신뢰성·내구성을 갖춘 구조로 장시간 연속 운전이 가능하며 긴 수명을 보장합니다. [오일 프리 설계·자흡 기능] 모터 구동식 다이어프램 펌프로 오일 프리이며, 깨끗한 가스 및 액체 이송이 필요한 용도에 최적입니다. 다양한 용도에 맞는 폭넓은 모델을 갖추고 있습니다. 자흡 기능으로 사용자 배관이 쉬워집니다. [독자 밸브 설계·플러시 홈] 펌프 정지 시에도 밀봉 성능을 높이기 위해 밸브가 밸브 시트에 밀착되도록 독자 설계했습니다. 이송액에 이물이 혼입되어도 쌓이지 않도록 밸브 시트에 플러시 홈 설계를 적용했습니다. 플러시 홈은 밸브와 밸브 시트 사이의 이물 축적을 방지하여 자흡 불량을 줄입니다.
- 다이어프램 내구성기액 이송 시의 펌프 압력에 견디도록 다이어프램 가동부를 두껍게 설계했습니다.
적용 분야
분석기공기 분석기(탈기 장치, 공기 분석기, 배기가스 분석기), 의료용 분석기(생화학 분석기[의료 폐액·세정액 회수용]), 환경 분석기(분광 광도계[물질 흡착용], 리크 테스터, 분진 계수기), 면역 분석기
의료기기흡인기, 네뷸라이저, 저주파 치료기, 혈압계, 내시경, X선 필름 흡착·이송 장치, 가스 멸균기, 태퍼, 인공호흡기, 욕창 방지 매트, 간섭 전류 치료기, 산소 발생기, 생리식염수 분무기, 마사지기, 각종 기기의 가압·진공원
이화학 기기진공로, 흡인기, 진공 여과기, 액체 크로마토그래피, 파티클 카운터, 리크 테스터, 분무기, 배양 장치, 무균조, 마이크로 에어 더스터
산업기계성형기(진공 탈포용), 솔더 흡착 장치, 세척기, 진공 핀셋, 자동 포장기, 자동차 오일 주입기, 오존 발생기, 진공 척, 유리 조각기, 용제 회수 장치, 리프터, 에어 공구, 에어 브러시, 에어 더스터, 에어 구동 밸브, 분무기, 에어 센서
자료 다운로드
자료 출처: IWAKI 본사 글로벌 사이트 · 제품 구성·자료: 이와끼코리아
