AX 시리즈
IWAKI · 정량 펌프 · 모터 구동AX 시리즈
고정밀·고신뢰성 · 내구성·신뢰성
주요 사양
유압 다이어프램 정량 펌프 AX-L/AX-M 시리즈
| 토출량 (50/60Hz) | 0.022~51.6 / 0.027~49.7 L/min |
|---|---|
| 최고 토출 압력 | 0.3~5.0 MPa |
| 주요 재질 | PVC, SUS316, SCS14, PTFE |
| 모터 출력 | 0.2~2.2 kW |
| 액온 범위 | PVC 타입: 0~50°C, SUS316 타입: 0~100°C |
| 점성액 | 자세한 내용은 문의 바랍니다. |
| 슬러리액 | 자세한 내용은 문의 바랍니다. |
기계 구동식 다이어프램 정량 펌프 AX-K 시리즈
| 토출량 (50/60Hz) | 1.1 – 18.6 / 1.4 – 22.5 L/min |
|---|---|
| 최고 토출 압력 | 0.2 – 0.5 MPa |
| 주요 재질 | PVC, SUS304, SCS13, PTFE |
| 모터 출력 | 0.4 – 1.5 kW |
| 액온 범위 | PVC 타입: 0 – 50°C, SUS304 타입: 0 – 100°C |
| 점성액 | 자세한 내용은 문의 바랍니다. |
| 슬러리액 | 자세한 내용은 문의 바랍니다. |
플런저 정량 펌프 AX-P 시리즈
| 토출량 (50/60Hz) | 0.012 ~ 27.10 / 0.015 ~ 26.10 L/min |
|---|---|
| 최고 토출 압력 | 0.6 ~ 35.0 MPa |
| 주요 재질 | SUS316 |
| 모터 출력 | 0.2 ~ 2.2 kW |
| 액온 범위 | −10 ~ 200°C |
| 점성액 | 자세한 내용은 문의 바랍니다. |
| 슬러리액 | 취급 불가 |
- ※1 정량 정밀도: 정상 운전 상태에서 토출량을 반복 측정했을 때 평균 정격 토출량에 대한 편차입니다.
- ※2 직선성: 스트로크 길이–토출량 관계가 이상적인 직선에서 벗어난 정도입니다(보증값 아님).
- ※3 재현성: 설정을 바꾼 뒤 같은 조건에서 특정 유량을 다시 얻는 능력입니다(보증값 아님).
모델별 상세 값은 아래 카탈로그 사양표를 확인하세요.

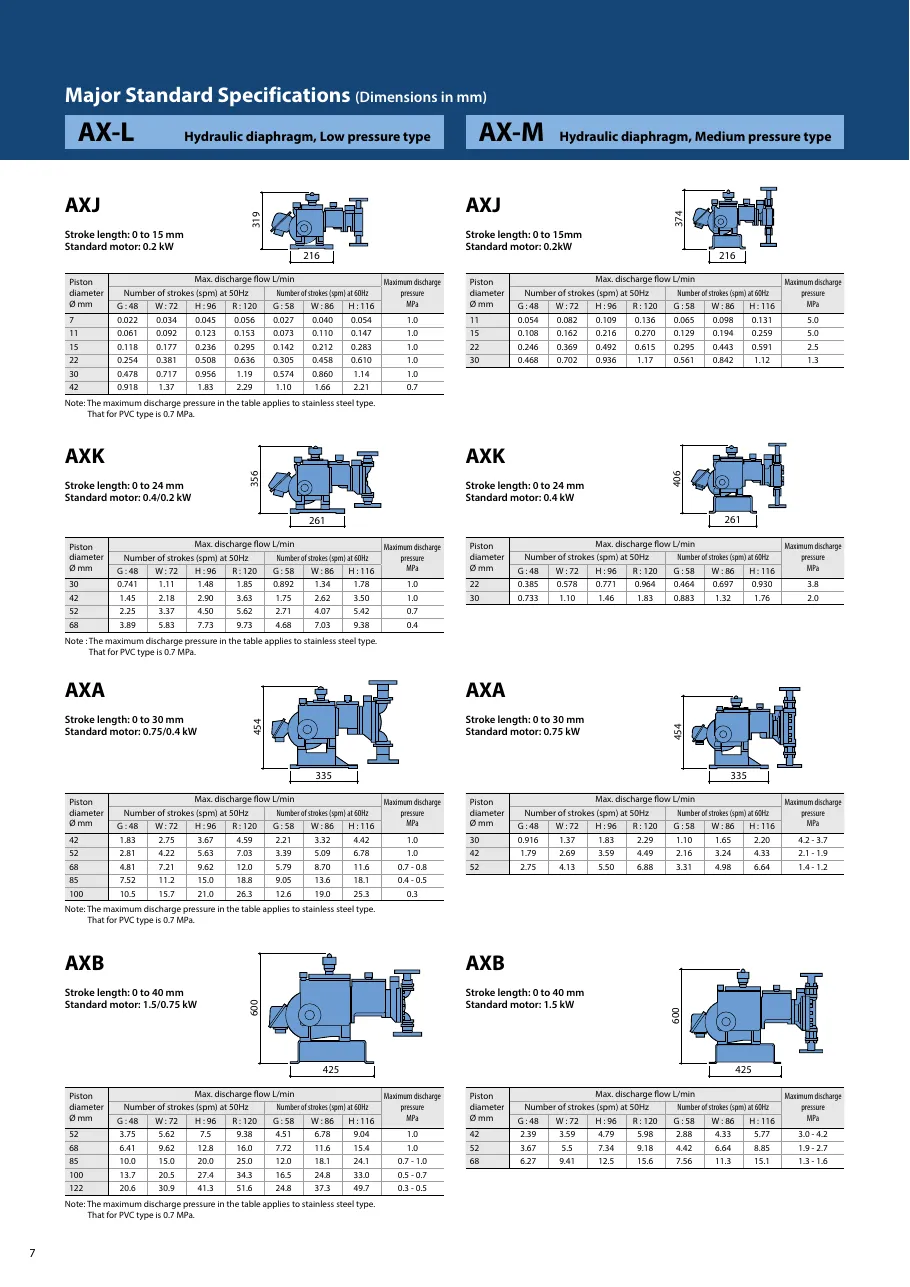

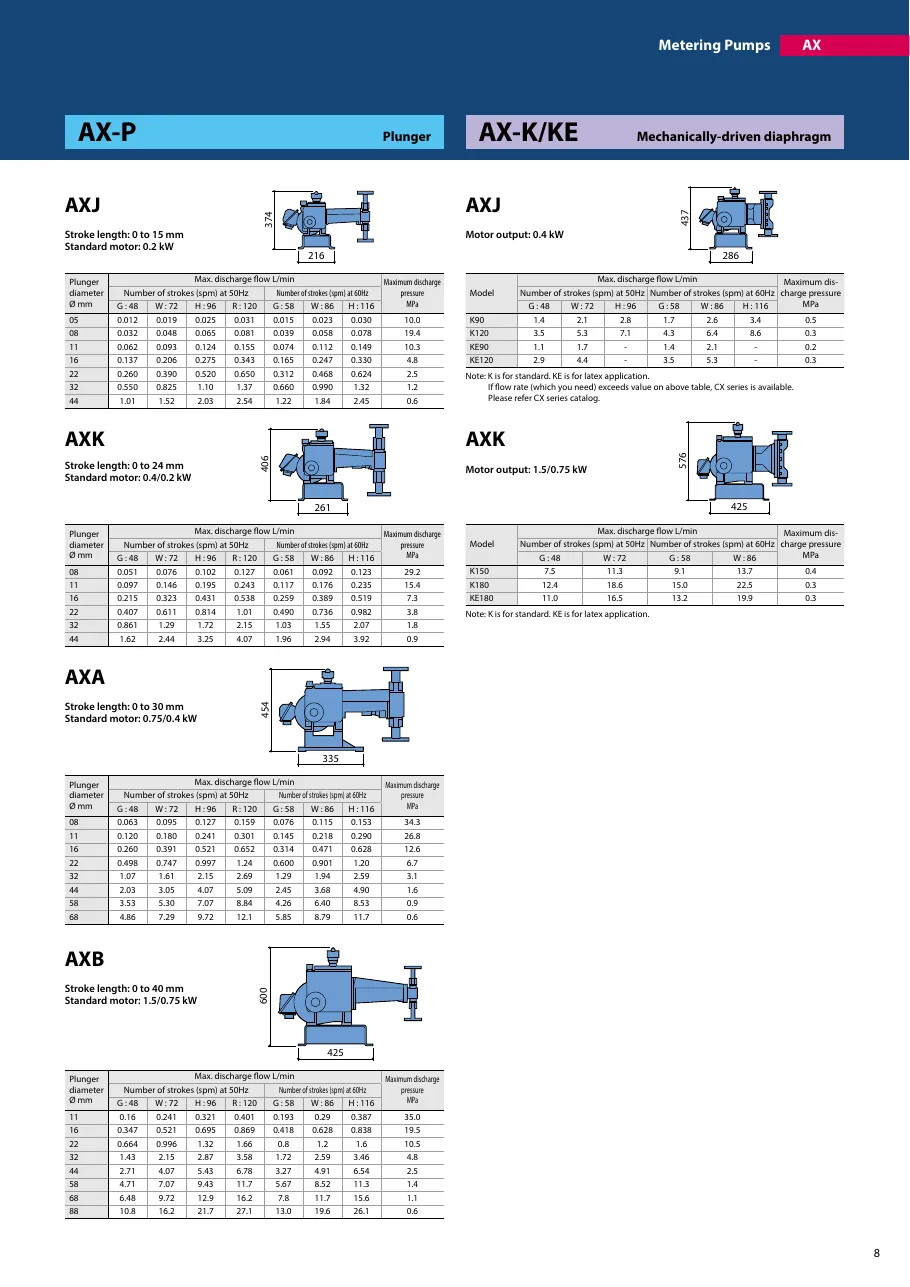

상세 사양표 (제조사 카탈로그)
제품 특징
- 고정밀·고신뢰성IWAKI AX 시리즈는 정량 정밀도 ±1% 이내※1, 직선성 ±2% 이내※2, 재현성 ±2% 이내※3를 달성한 화학 공정용 고정밀·고신뢰성 정량 펌프입니다. ※1 정량 정밀도: 정상 운전 조건에서 토출량을 반복 측정했을 때 평균 정격 토출량에 대한 유량 편차를 나타냅니다. ※2 직선성: 스트로크/토출량 비의 이상 직선으로부터의 편차를 나타냅니다. 직선성은 보증값이 아닙니다. ※3 재현성: 토출량 설정을 변경했을 때 주어진 조건에서 특정 펌프 유량을 재현하는 능력을 나타냅니다. 재현성은 보증값이 아닙니다.
- 내구성·신뢰성독자적인 유압 시스템과 검증된 SL 크랭크를 내장한 구동부로 장기간 연속 운전에서 높은 신뢰성을 확보합니다. SL 크랭크는 솔리드 캠과 커넥팅 로드로 구성됩니다. 캠은 10산 이상의 나사로 크랭크에 결합됩니다. 피스톤 하중을 넓은 면적으로 지지하므로 장기간 연속 운전 시 크랭크 마모로 인한 유격이나 물림 등의 문제가 없습니다.
- 소형·경량SL 크랭크와 웜 감속기를 일체화하여 소형 구동부에 내장함으로써 펌프 설치 면적을 1/2 이하, 전체 중량을 2/3 이하로 줄였습니다.
- 비용 대비 성능 향상감속기 및 펌프 전체의 기계 효율을 개선했습니다. 또한 대용량 펌프 헤드 채용과 고속 타입의 표준화로 비용 효율을 한층 높였습니다.
- 포지셔너 내장 신형 일체형 서보 시스템mADC 신호로 펌프를 직접 제어하는 포지셔너 내장 일체형 서보 유닛을 채용했습니다. 이 신형 서보 시스템으로 계장 공사와 현장 조정이 모두 간소화되었습니다.
- 내구성과 신뢰성독자적인 유압 시스템과 검증된 SL 크랭크를 내장한 구동부로 장기 연속 운전에서도 높은 신뢰성을 제공합니다.
- 향상된 비용 대비 성능감속기 및 펌프 전체의 기계 효율을 높였습니다. 또한 대용량 펌프 헤드 채택과 고속 타입 표준화로 비용 효율을 더욱 높였습니다.
- 고압 미량 주입최대 35.0 MPa의 고압에서 고정밀 미량 주입이 가능합니다.
자료 다운로드
AX_Catalog.pdf카탈로그 · 506.87 KB · 공식 링크AX-mechdriven-type_Manual.pdf취급설명서 · 2.25 MB · 공식 링크AX-Low-Press-Hyd-Dia_Manual.pdf취급설명서 · 2.24 MB · 공식 링크AX-Mid-Press-Hyd-Dia_Manual.pdf취급설명서 · 1.33 MB · 공식 링크AX-plunger-type_Manual.pdf취급설명서 · 1.74 MB · 공식 링크AX-with-servo-unit_Manual.pdf취급설명서 · 1.15 MB · 공식 링크AX_Air_Servo_Unit_Manual.pdf취급설명서 · 647.49 KB · 공식 링크ST-900N_Manual.pdf취급설명서 · 2.18 MB · 공식 링크
