G 시리즈

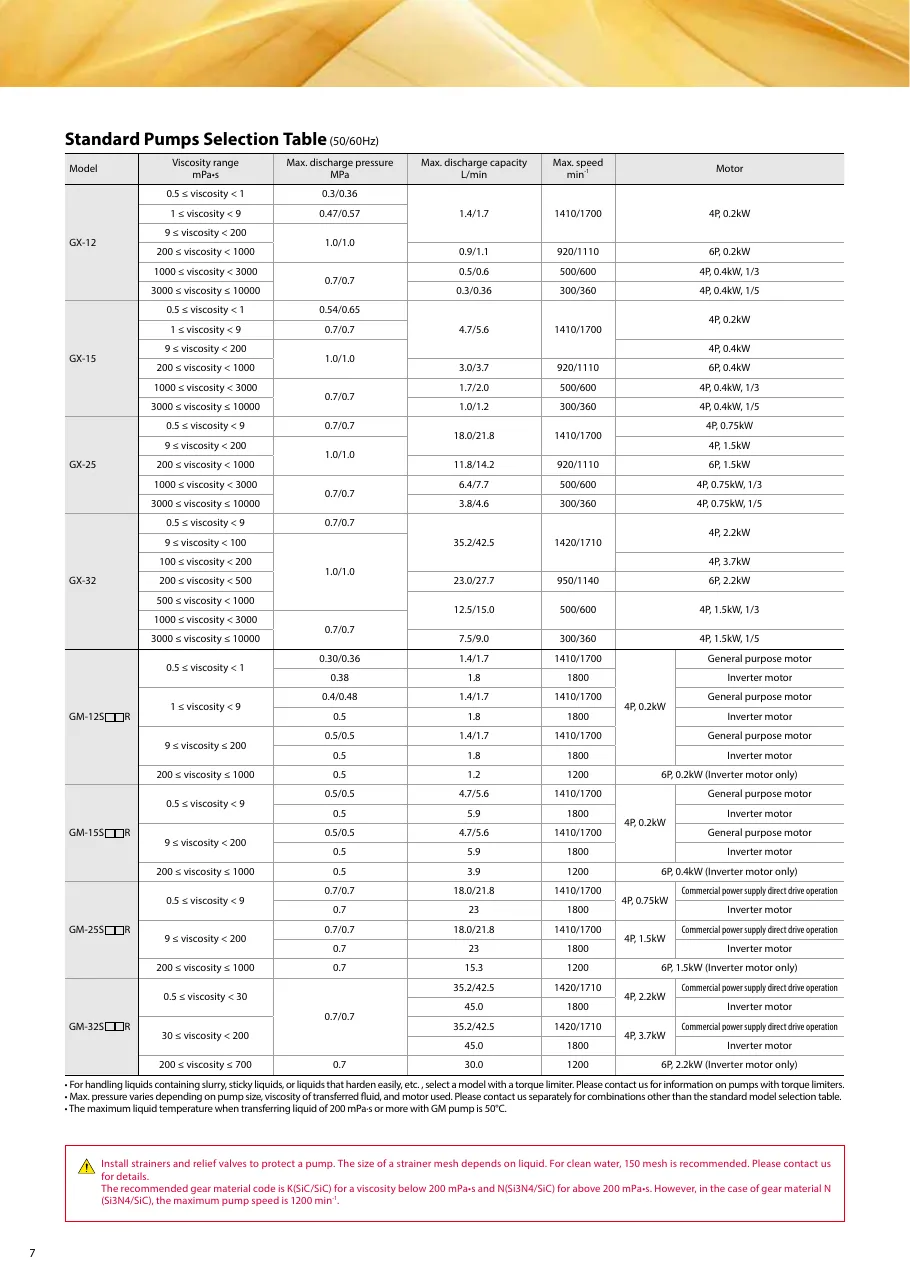

상세 사양표 (제조사 카탈로그)

사양표 전체 보기

제품 특징

• 높은 내구성파인세라믹 기어는 기존 기어 펌프보다 우수한 내마모성과 내약품성을 제공하며, 고속 운전 시 '갤링'과 '소착'을 방지합니다. 주요 재질은 내식성과 내열성을 갖춘 스테인리스입니다. 접액부에는 스테인리스, 세라믹, PTFE, 카본 등 내식성이 뛰어난 재질을 사용하여 모든 종류의 약액을 취급할 수 있습니다.
• 저맥동의 조용한 이송왕복동 펌프나 일반 기어 펌프에서 흔히 발생하는 맥동 없이, 액을 교반하거나 거품/기포를 발생시키지 않고 조용하고 원활하게 이송합니다.
• 씰리스 설계마그네트 구동 씰리스 펌프는 누설 문제와 씰 교체가 필요 없습니다.
• 성능 향상성능이 눈에 띄게 향상되었습니다. 세라믹 기어로 부품 간 틈새를 줄일 수 있어 기존 금속 기어 모델보다 뛰어난 성능을 발휘합니다. 고압에서도 토출량 저하가 훨씬 적습니다.
• 높은 자흡 성능흡입구가 펌프 상부에 있어 펌프 정지 시 펌프실이 액으로 채워져 있으므로, 재기동 시 자흡 성능이 향상됩니다. • 자흡 높이는 액 특성, 액온, 배관 조건에 따라 달라집니다. 자세한 내용은 문의 바랍니다.
• 간단한 장치 구성, 쉬운 유지보수PFC 컨트롤러, 전자 유량계, 인버터, 배압 밸브를 조합하기만 하면 흡입 탱크 액위 변동이나 토출 측 부하 변동이 있어도 저맥동으로 정유량 주입이 가능합니다. 무맥동 정량 주입 시스템은 G 시리즈 케미컬 기어 펌프, PFC 컨트롤러, 전자 유량계, 인버터, 배압 밸브로 구성됩니다. 펌프 토출량을 전자 유량계로 측정하고, 이 값을 전기 신호로 변환하여 PFC 컨트롤러로 보냅니다. PFC 컨트롤러는 측정값과 목표값(주입량)을 비교하여 편차를 없애도록 인버터를 제어합니다. 인버터는 PFC 컨트롤러의 출력에 따라 펌프 회전수를 증감하여 토출량을 일정하게 유지합니다. • PFC 컨트롤러 외에 동등한 제어 기기(PLC 등)로도 제어할 수 있습니다. • 권장 배관도는 문의 바랍니다.
• 제어성이 우수한 정유량 주입온도 변화와 관계없이 다른 펌프로는 불가능한 정확한 유량으로 점성액을 취급할 수 있습니다. 토출량이 회전수에 비례하므로 모터 속도 변경으로 유량을 쉽게 제어할 수 있습니다. 기존 정량 펌프보다 10배 넓은 조정 범위(레인저빌리티)로 정량 주입을 실현합니다. • 레인저빌리티 1:100 • 정유량 주입을 하려면 PFC 컨트롤러, 전자 유량계, 인버터, 배압 밸브와 함께 사용하십시오.
• 비용 절감파인세라믹은 내마모성이 뛰어나 부품 마모가 거의 없어 장기간 사용할 수 있습니다. 또한 에어 챔버 등 맥동 억제 부속품 없이 무맥동 운전이 가능합니다. 왕복동 펌프에 비해 구성 부품이 적어 초기 비용과 총비용을 줄입니다.

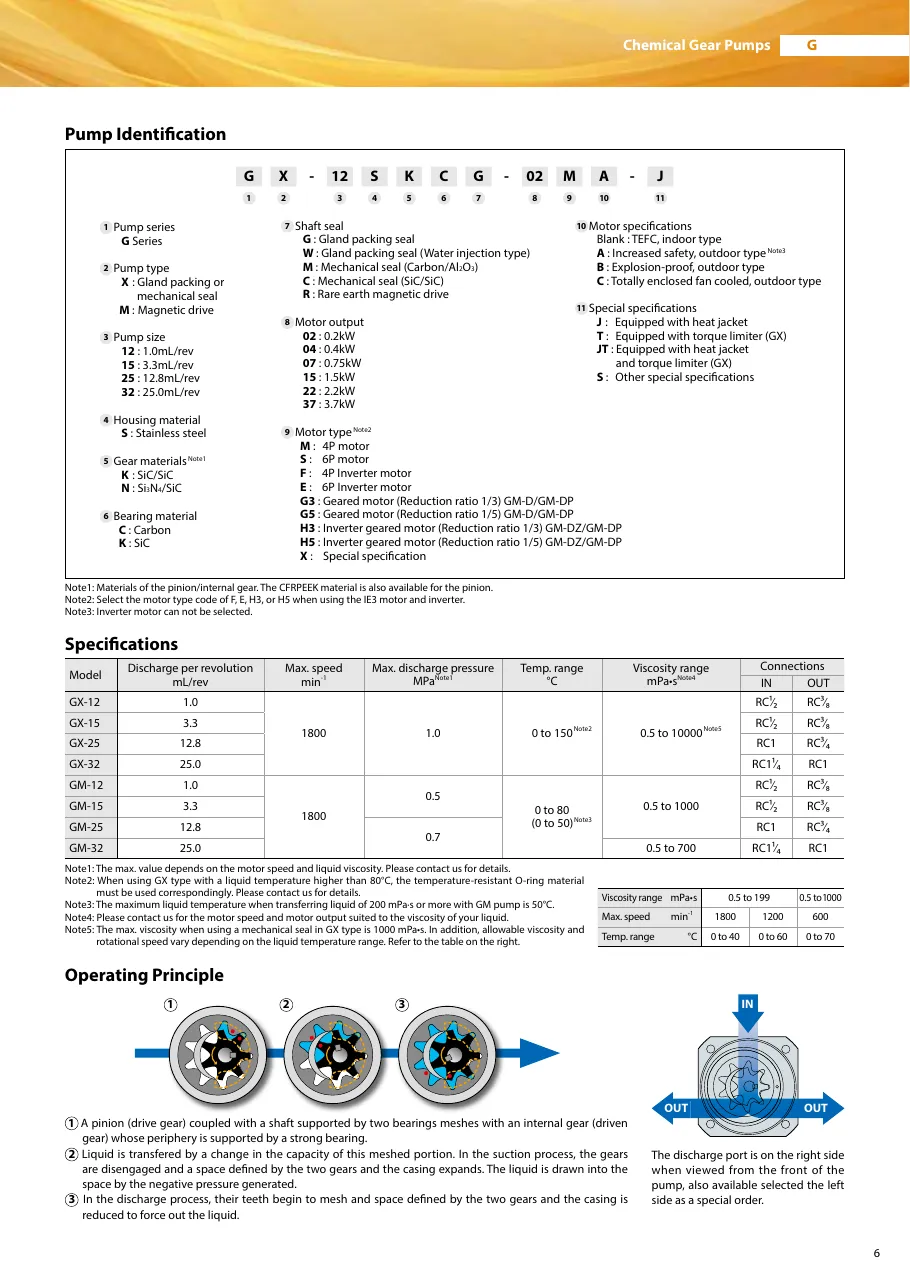

• 다양한 맞춤형 유닛 제공배관 유닛 및 제어반의 설계·제작부터 검사, 출하, 현장 조정까지 고객의 요구에 맞춰 종합적으로 지원합니다. [작동 원리] 2개의 베어링으로 지지되는 샤프트에 결합된 피니언(구동 기어)이, 외주가 견고한 베어링으로 지지되는 내접 기어(종동 기어)와 맞물립니다. 이 맞물림부의 용적 변화로 액을 이송합니다. 흡입 과정에서는 기어의 맞물림이 풀리면서 두 기어와 케이싱으로 둘러싸인 공간이 확장되고, 발생한 부압으로 액이 흡입됩니다. 토출 과정에서는 기어 이가 맞물리기 시작하면서 두 기어와 케이싱으로 둘러싸인 공간이 축소되어 액을 밀어냅니다. 토출구는 펌프 정면에서 보았을 때 오른쪽에 있으며, 특별 주문으로 왼쪽도 선택할 수 있습니다.
• 고내식성 설계접액부는 PVC, 탄화규소, 불소수지로 제작되어 대부분의 산·알칼리에 내성이 있습니다. 씰을 사용하지 않아 누설 위험이 없습니다.
• 경량·소형모터 직결형으로 중간 커플링이 필요 없어 경량·소형입니다. 공간 절약형 설계로 펌프 내장 시스템에 적합합니다.
• 간단한 장치 구성, 손쉬운 유지보수PFC 컨트롤러, 전자 유량계, 인버터, 배압 밸브를 조합하는 것만으로 흡입 탱크의 액위 변동이나 토출측 부하 변동이 있어도 저맥동 정량 주입이 가능합니다.
• 우수한 제어성의 정량 주입온도 변화와 관계없이 다른 펌프로는 불가능한 정확한 유량으로 점성액을 이송할 수 있습니다. 토출량이 회전수에 비례하므로 모터 속도 변경으로 유량을 쉽게 제어할 수 있습니다. 기존 정량 펌프 대비 10배의 레인저빌리티로 정량 주입을 실현합니다. • 레인저빌리티 1:100 • 정량 주입을 위해서는 PFC 컨트롤러, 전자 유량계, 인버터, 배압 밸브와 함께 사용하십시오.
