HSR-80 시리즈
자료 다운로드
IWAKI · 다이어프램 액체 펌프 · 기기 내장용HSR-80 시리즈
고압에서 액체 이송
주요 사양
| 형식 | 왕복동 다이어프램 액체 펌프 (기기 내장용) |
|---|---|
| 정격 토출량 | 800 mL/min (2000 min⁻¹, 토출 압력 0.5 MPa) |
| 최대 토출량 | 1400 mL/min (3000 min⁻¹, 0 MPa 참고값) |
| 최고 토출 압력 | 0.6 MPa |
| 전원 | DC24V 브러시리스 모터 (1.4 A) |
| 회전수 | 정격 2000 min⁻¹ / 가변 1000~3000 min⁻¹ |
| 자흡 높이 | 2 m |
| 접속 | Rc1/4 또는 G1/4 |
| 접액 재질 | GFRPP (펌프 헤드), FKM 또는 EPDM (밸브), PTFE, SUS316 |
| 액온 범위 | FKM: 5~45 °C / EPDM: 0~45 °C |
| 질량 | 700 g |
| 소음 | 50 dB 이하 |

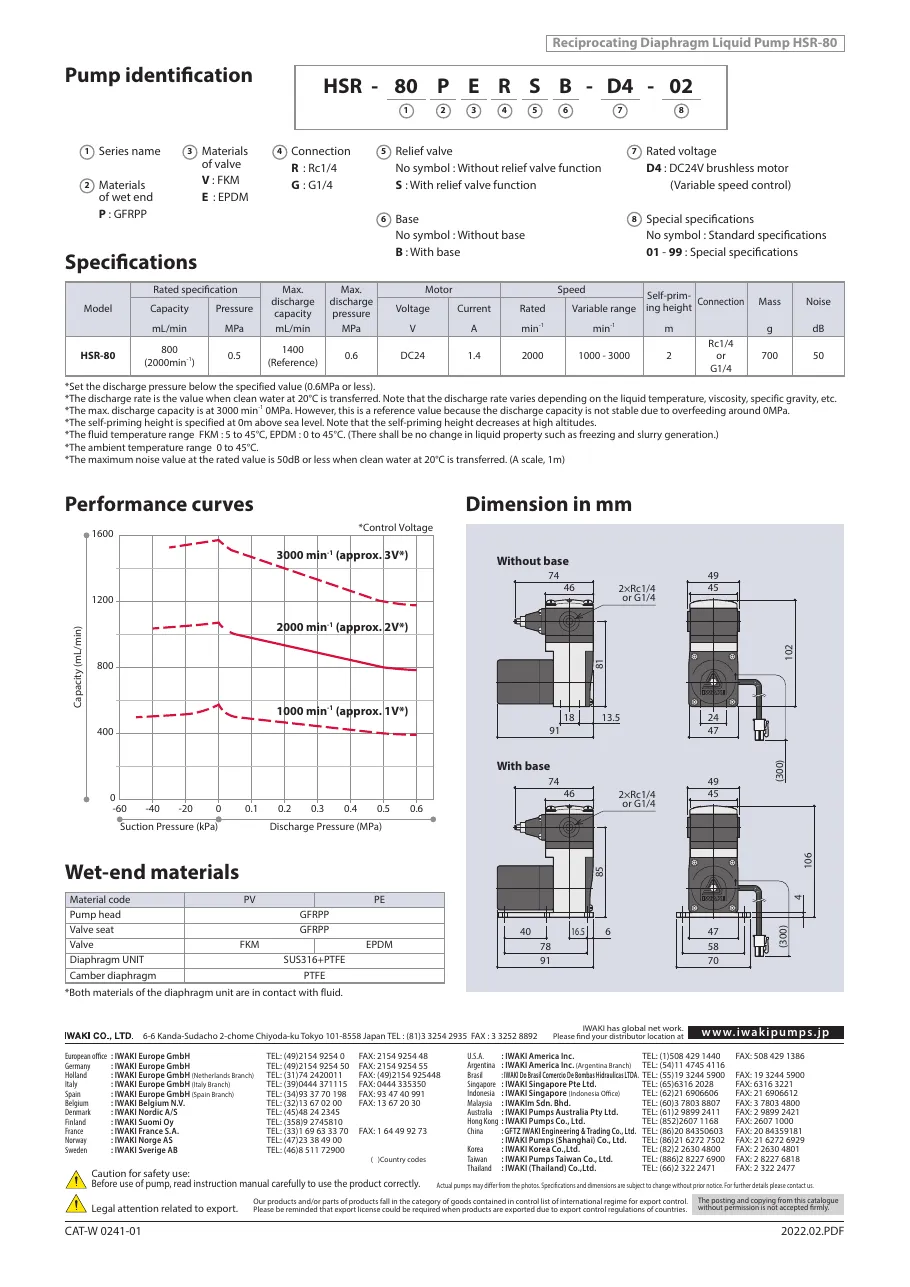

HSR-80 카탈로그(IWAKI, 2022) 사양표 기준.
상세 사양표 (제조사 카탈로그)
제품 특징
- 고압에서 액체 이송최고 회전속도: 3000 RPM 최고 토출압력: 0.6MPa 고압에서 액체의 이송이 가능합니다.
- 넓은 유량 범위회전속도: 3000RPM = 유량: 1200mL/min 회전속도: 2000RPM = 유량: 800mL/min 회전속도: 1000RPM = 유량: 400mL/min ※ 토출압력 0.5MPa 기준
- 이상압력에 대한 보호 메커니즘릴리프 밸브 기능을 사용할 수 있습니다. 토출압력의 비정상적인 상승으로 인한 펌프 및 배관의 손상을 방지합니다. ※ 릴리프 밸브 기능이 없는 모델을 선정한 경우에는 외부에 릴리프 밸브 등의 보호 장치를 설치해 주십시오.
