IX 시리즈

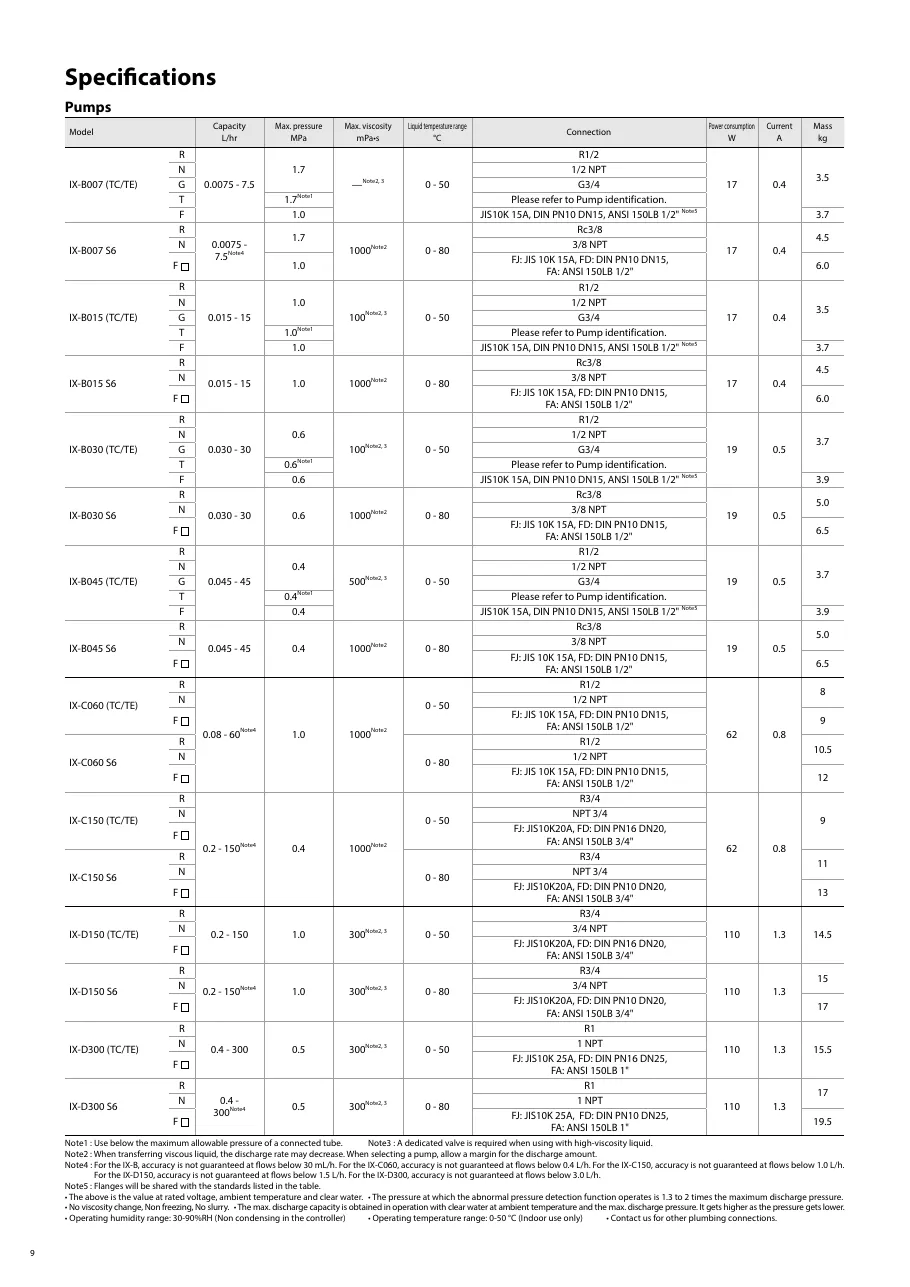

상세 사양표 (제조사 카탈로그)

사양표 전체 보기

제품 특징

• 높은 턴다운비토출량 범위 0.08~150 L/H로 넓은 유량 범위를 커버합니다.
• 에너지 절약형 친환경 설계혁신적인 헬리컬 기어 구동과 스프링 어시스트 기술로 기존 스프링 리턴 방식 대비 소비 전력을 크게 줄여, 상당한 에너지 절감과 운영 비용 절감을 실현합니다.
• 정밀 약품 주입정밀한 모터 제어와 최적화된 밸브 설계로 넓은 유량 범위에서 ±1%의 정밀하고 재현성 높은 주입 정밀도를 보장합니다. 이 성능은 내구성이 높고 경제적인 기계 구동식 다이어프램 설계로 실현됩니다. • 일부 저유량 영역은 제외.
• 효율적인 펌프 헤드 설계스트로크 길이를 고정(최대)한 고압축 펌프 헤드로 빠른 프라이밍과 정확한 운전이 가능하며, 에어 록을 최소화하고 신뢰성을 높였습니다. 최대 흡입 양정: 2m (토출 라인 개방 및 밸브 건조 상태 기준) 탈기 능력: 1.0MPa (IX-C060), 0.4MPa (IX-C150)
• 점성액 대응표준 IX-C 시리즈는 최대 1000 mPa·s 점도의 액을 이송할 수 있습니다. • 더 높은 점도에 대응하는 커스텀 사양도 가능합니다.
• IP65 보호 등급구동부 및 제어부는 IP65로 밀폐되어 환경 보호 성능을 높였습니다.
• 글로벌 규격 대응멀티 전압 전원(100–240 VAC) 및 UL·CE 규격 준수로 전 세계 설치에 대응합니다.
• 캐비테이션 방지흡입 속도 조정 기능으로 고점도 액이나 제약이 있는 배관 등 까다로운 흡입 조건에서 캐비테이션 발생을 방지합니다. 흡입 속도는 정상 운전의 75%, 50%, 25%로 설정할 수 있습니다. 고급 유량 모니터링 및 제어 NEW 내장 센서가 펌프 부하를 실시간으로 측정하여 운전 상태의 연속 모니터링과 이상 조기 감지가 가능합니다. 토출 압력 모니터링: 측정된 부하로부터 펌프 헤드 내부 압력을 추정하여 컨트롤러 화면에 실시간으로 표시합니다. 유량 모니터링: 측정된 부하와 펌프 운전 속도를 이용해 추정 토출 유량을 컨트롤러에 실시간으로 표시할 수 있습니다. 유량 보정 운전: 자동 속도 조정으로 압력 변동을 보상하여 안정적이고 정확한 유량 유지를 돕습니다. 에어 흡입 감지: 펌프 헤드 내 가스의 존재(유량 조건 변화)를 감지하여 컨트롤러에 상태를 표시하고, 필요 시 알람을 발생시킵니다. 에러 로그 조회 NEW 로그 번호, 누적 통전 시간, 에러 내용, 감지 시 운전 모드 등 상세 정보와 함께 최근 에러 이력을 확인할 수 있습니다. 최대 10건의 에러 기록을 저장하여 문제 해결이 용이합니다. 유지보수 알림 NEW 총 운전 시간을 기준으로 정기 유지보수 시기가 되면 자동으로 알려줍니다. 설정한 임계값에 도달하면 알림 화면이 표시됩니다. • 알림 표시 후 누적 운전 시간은 초기화되고 다시 카운트를 시작합니다.
• 탈기키패드 조작 또는 외부 AUX 신호로 모든 운전 모드에서 탈기를 수행할 수 있으며, 펌프를 최대 분당 스트로크 수로 구동하여 펌프 내 가스를 효율적으로 제거합니다.
• 교정모든 펌프는 출하 전에 교정됩니다. 실제 배관 및 유체 조건에서의 정확도 확보를 위해 설치 후 재교정을 권장합니다.
• 저충격 정속 주입토출 속도 조정(흡입 속도 고정)에 의한 유량 제어로 일정한 주입량을 유지하면서 맥동, 관성력, 토출 배관의 부하를 줄입니다.
• 운전 이력컨트롤러 메모리에 총 통전 시간, 운전 시간, 스트로크 수, 전원 투입 횟수를 기록합니다.
• 자동 제어IX는 아날로그, 펄스, 배치, 인터벌 배치 모드로 운전할 수 있습니다. 아날로그 운전 컨트롤러로부터의 입력(4-20mA)에 따라 펌프가 운전됩니다. 펄스 운전 유량계 또는 접점식 수도미터와 조합하면 주 유량에 비례한 주입량으로 운전합니다. 인터벌 배치 운전 키패드로 간단히 프로그래밍하여 타이머 운전이 가능하며, 펄스 신호로 시작됩니다. 안전 설계 표준 장비 전 모델에 다이어프램 파손 검출기가 표준으로 장착되어 사용자와 환경을 보호합니다. 또한 이상 운전 검출기가 막힘이나 잘못된 조작으로 인한 이상 고토출압 발생 시 배관을 보호합니다. 드레인 구멍으로 다이어프램 손상 시에도 안전한 운전을 확보합니다. • 체절 운전 시 발생하는 급격한 압력 상승은 검출하지 못할 수 있습니다. 사용하는 배관이나 기기의 내압이 낮은 경우 별도의 안전 밸브를 설치하십시오.
• 우수한 편의성LED 상태 표시줄 대형 LED 상태 표시줄로 운전 상태를 한눈에 간단히 확인할 수 있습니다. 원거리나 어두운 장소에서도 펌프 상태를 쉽게 볼 수 있습니다. 유연한 접속 방식 나사, 플랜지, 유니온(George Fisher 제품) 접속을 표준 옵션으로 제공하여 모든 용도에서 설치가 용이합니다.
• 유연한 설치고객이 현장에서 제어부 위치를 쉽게 변경할 수 있습니다.
• 정밀한 약액 주입밸브 설계로 모든 유량에서 정밀한 주입을 유지하며, 모터가 토출·흡입 속도를 제어하여 기계 구동식 다이어프램 펌프의 경제적인 설계로 높은 정밀도(±1%)를 실현합니다. 일부 저유량 영역은 제외됩니다.
• 고압축비의 효율적인 펌프 헤드 설계스트로크 길이를 고정(최대)하여 높은 압축비를 확보, 에어 록 없이 빠른 프라이밍이 가능합니다.
• 점성액 이송표준 IX 시리즈는 점도 300 mPa·s까지의 액체를 이송할 수 있습니다. *더 높은 점도 용도는 문의 바랍니다. 점성액 이송 시 토출량이 감소할 수 있습니다. 1000 mPa·s 이상의 점도에 대해서는 주문 제작도 가능합니다. 자세한 내용은 문의 바랍니다.
• IP65구동부와 제어부는 각각 IP65 등급으로 밀폐되어 있습니다.
• 세계 규격 대응IX의 특징 중 하나는 전 세계에서 사용 가능한 멀티 전압(100 ~ 240 VAC) 운전입니다. UL, CE 규격에 적합합니다.
• 저충격 정량 주입토출 속도 조정(흡입 속도 고정)으로 유량을 제어하여 모든 유량에서 일정한 주입을 보장합니다. 이 방식은 토출 라인에 가해지는 충격(관성력)과 부하도 줄여줍니다.
• 안전 설계전 모델에 다이어프램 파손 검출기를 표준 장착하여 사용자와 환경을 보호합니다. 또한 막힘이나 잘못된 조작으로 인한 이상 고토출압 발생 시 배관을 보호하는 이상 운전 검출 기능을 갖추었습니다. 드레인 구멍이 있어 다이어프램이 손상되어도 안전하게 운전할 수 있습니다.
• 사용자 친화적 설계컨트롤러 위치를 6가지 장착 방향 중에서 선택할 수 있어 작업자 편의성이 높습니다. 또한 LED 백라이트 캐릭터 LCD와 최적화된 키패드 배치로 조작이 쉽습니다.
• 정밀한 약품 주입밸브 설계로 모든 유량에서 정밀한 주입을 유지하고, 모터가 토출·흡입 속도를 제어하여 높은 정밀도(±1%)를 달성합니다. 기계 구동식 다이어프램 펌프 기반의 비용 효율적인 설계입니다. • 일부 저유량 영역은 제외됩니다.
• 고압축 효율 펌프 헤드 설계스트로크 길이를 고정(최대)하여 높은 압축비를 확보함으로써 에어 록 없이 신속하게 프라이밍합니다.
• 가스 배출키패드 조작 또는 접점 신호(AUX)로 어떤 모드에서도 최대 spm으로 운전하여 가스를 배출합니다.
• 뛰어난 사용 편의성[우수한 내식성] 접액부 재질로 내식성이 뛰어난 PVDF를 표준 채택했습니다. 100% 불소수지 다이어프램으로 가스 투과성이 높은 액의 이송에도 대응합니다. [LED 상태 표시바] 대형 LED 상태 표시바로 운전 상태를 한눈에 확인할 수 있습니다. 먼 거리나 어두운 장소에서도 펌프 상태를 쉽게 확인할 수 있습니다. [유연한 접속] 튜브, 나사, 플랜지, 유니온(George Fischer 제품) 접속을 표준 옵션으로 제공하여 어떤 용도에도 쉽게 설치할 수 있습니다.

자료 다운로드
