LK 시리즈
IWAKI · 정량 펌프 · 모터 구동LK 시리즈
다양한 타입과 재질 · 고성능·용도 지향의 범용 설계
주요 사양
기계 구동식 다이어프램 정량 펌프 LK 시리즈
| 토출량 (50/60Hz) ※1 | 0.02 ~ 45 / 0.024 ~ 54 L/min |
|---|---|
| 최고 토출 압력 | 0.3 ~ 1.5 MPa |
| 주요 재질 | PVC, PVDF, SUS316, SCS13 |
| 모터 출력 ※2 | 0.2 ~ 1.5 kW |
| 액온 범위 | PVC 타입 및 PVDF 타입: 0 ~ 50°C, SUS 타입: 0 ~ 80°C |
| 점성액 | 1000 mPa·s (VS 타입) |
| 슬러리액 | 석회 슬러리 최대 15% (모델에 따라 다름) |
기계 구동식 다이어프램 정량 펌프 LK-TC 시리즈
| 토출량 (50/60Hz) ※1 | 0.02 – 9 / 0.024 – 10.8 L/min |
|---|---|
| 최고 토출 압력 | 0.3 – 1.0 MPa |
| 주요 재질 | CFRPVDF, PVDF |
| 모터 출력 ※2 | 0.2 – 0.75 kW |
| 액온 범위 | 0 – 50°C |
| 점성액 | 자세한 내용은 문의 바랍니다. |
| 슬러리액 | 자세한 내용은 문의 바랍니다. |
- ※1 토출량은 최고 토출 압력을 걸었을 때(상온 청수) 값이며, 토출 압력이 낮으면 표보다 커질 수 있습니다.
- ※2 LK형은 IWAKI 전용 플랜지 모터를 탑재하며 표준은 200V 3상 전폐 외선형 옥외형입니다. 다른 전압·방폭·단상 모터도 대응하며, LK-F·LK-A·B·C는 범용 플랜지 모터를 조합합니다.
모델별 상세 값은 아래 카탈로그 사양표를 확인하세요.

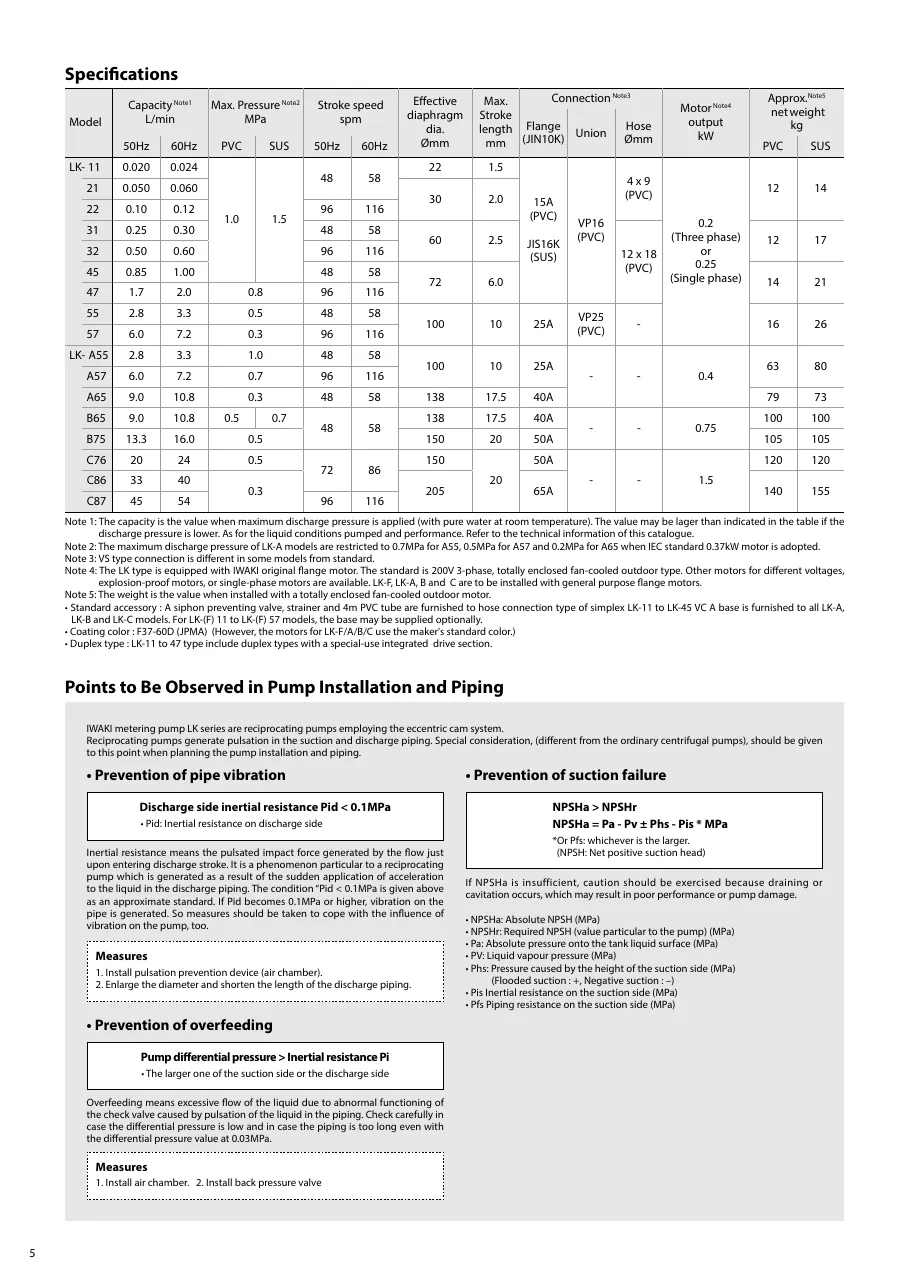

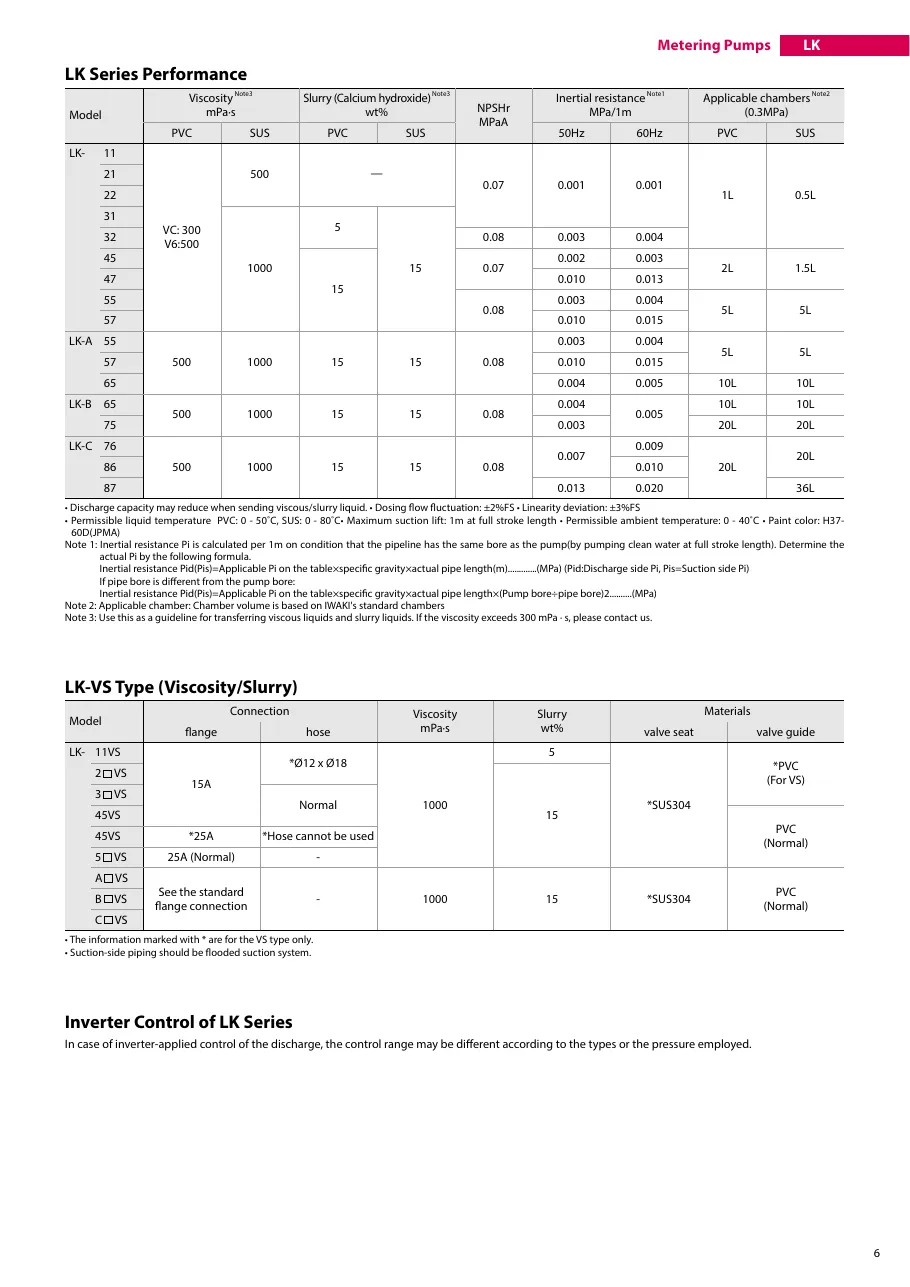

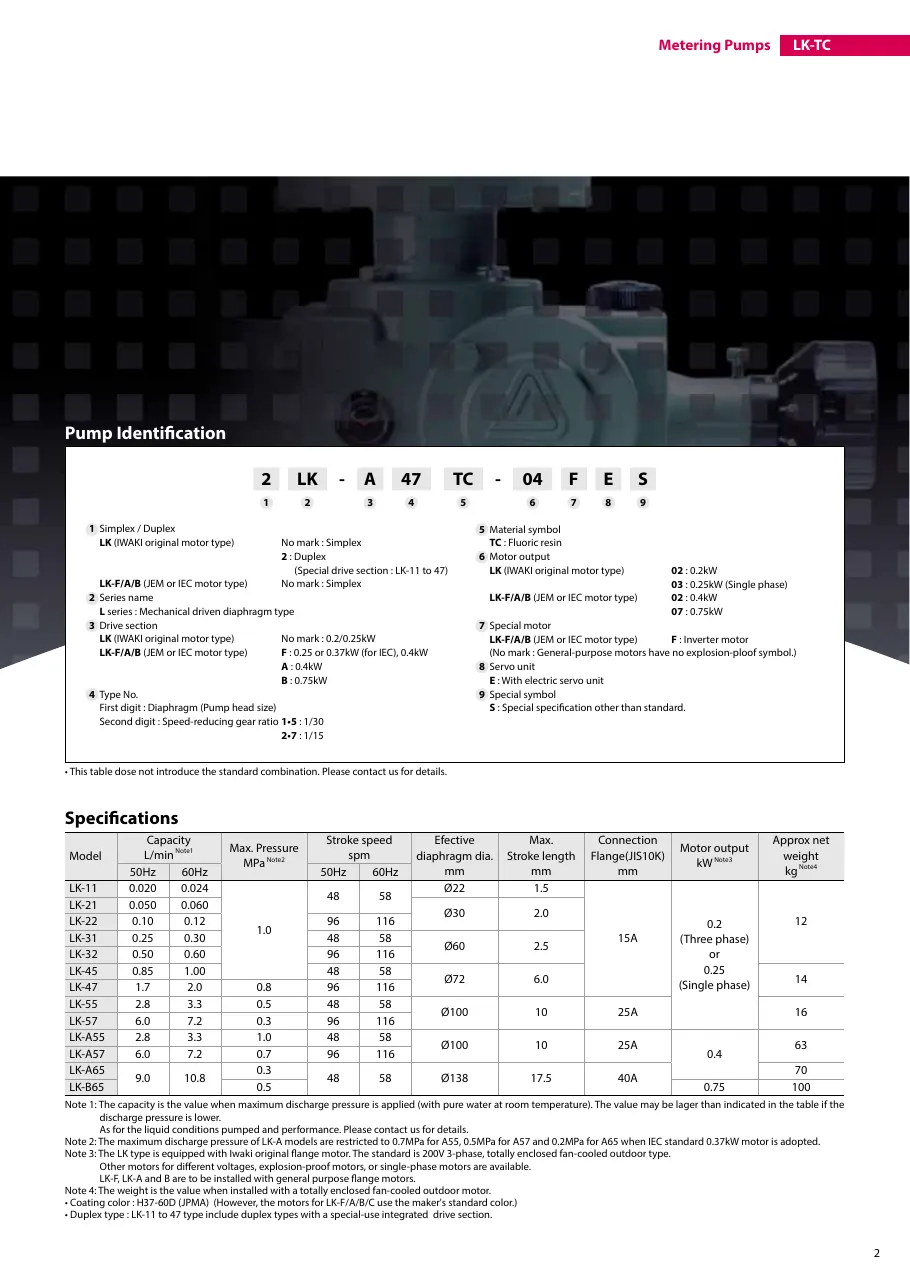

상세 사양표 (제조사 카탈로그)
제품 특징
- 다양한 타입과 재질소용량부터 대용량까지 주입량에 따라 고객의 요구에 맞출 수 있도록 9가지 타입(IWAKI 자체 모터)과 8가지 범용 모터 타입을 갖추었습니다. 재질 선택 폭도 넓혀, 7가지 재질 중 사용 액에 가장 적합한 펌프 재질을 선택할 수 있습니다.
- 고성능·용도 지향의 범용 설계토출 정밀도(안정성)는 ±2% FS 이내입니다. 스트로크/토출량 비의 직선성과 스트로크 간 편차를 개선하여 신뢰성을 크게 높였습니다. 접속부는 플랜지, 호스, 유니언 3종 조인트를 표준화하여 최적의 배관 방식을 선택할 수 있습니다. (0.2 kW IWAKI 자체 모터 타입에 한함)
- 고내구 펌프 구동부이 시리즈는 컴팩트하면서도 견고하고 신뢰성 높은 웜 기어식 감속기를 사용합니다. 완전 밀폐형 유욕 윤활 방식이므로 옥외 설치가 가능하며, 장기 연속 운전에서도 우수한 내구성을 발휘합니다.
- 내약품성펌프 접액부는 폴리불화비닐리덴(PVDF), 탄소섬유 강화 폴리불화비닐리덴(CFRPVDF), 세라믹, PTFE, FKM 등 고급 재질로 제작됩니다. 이러한 내약품성 부품으로 강산 및 다양한 부식성 약품 이송에 적합합니다.
- 내구성 높은 펌프 구동부LK 시리즈는 소형이면서도 견고한 구동 기구를 채택했습니다. 대형 베어링과 신뢰성 높은 웜 기어로 튼튼한 구동부를 구성했습니다. 완전 밀폐형 오일 배스 윤활 방식으로 장기 연속 운전 및 옥외 설치 시에도 높은 내구성을 발휘합니다.
- 확장된 라인업전용 모터 타입(0.2kW) 9개 모델과 범용 모터 타입 4개 모델로 폭넓은 유량 요구에 대응하는 풀 라인업을 갖추었습니다.
적용 분야
용도 예강산 정량 인출·이송, 첨가제 비례 주입, 약액 자동 희석·농도 관리, pH 등 공정 자동 관리, 코팅제 정량 도포, 액체 샘플링, 정량 스프레이, 각종 슬러리 압송·여과
자료 다운로드
LK_Catalog.pdf카탈로그 · 563.88 KB · 공식 링크LK-TC_Catalog.pdf카탈로그 · 150.62 KB · 공식 링크LK_Manual.pdf취급설명서 · 3.88 MB · 공식 링크LK-ABC_Manual.pdf취급설명서 · 1.84 MB · 공식 링크LK-TC_Manual.pdf취급설명서 · 1.96 MB · 공식 링크LK-ABTC_Manual.pdf취급설명서 · 950.9 KB · 공식 링크LK-F_Manual.pdf취급설명서 · 2.5 MB · 공식 링크L_Electric_servo_unit_Manual.pdf취급설명서 · 581.85 KB · 공식 링크XP-900N_Manual.pdf취급설명서 · 628.21 KB · 공식 링크
자료 출처: IWAKI 본사 글로벌 사이트 · 제품 구성·자료: 이와끼코리아
