MD / MD-F/V 시리즈
IWAKI · 마그네트 펌프 · 토출량 5.5~135 L/minMD / MD-F/V 시리즈
누설 없음 · 폭넓은 제품 라인업
주요 사양
마그네트 구동 펌프 MD 시리즈
| 최대 토출량 (50/60Hz) | 5.5 ~ 135 / 6 ~ 135 L/min |
|---|---|
| 최고 양정 (50/60Hz) | 1 ~ 14.3 / 1.4 ~ 20.3 m |
| 주요 재질 | GFRPP |
| 소요 동력 | 5 ~ 260 W ※ |
| 전원 | AC100V 단상, 220V ~ 240V 단상, 220V, 380V, 400V, 440V 삼상 |
| 액온 범위 | 0 ~ 80°C |
| 비중 한계 | 약 1.3까지 (모델에 따라 다름) |
| 씰 방식 | 씰리스 구조 |
마그네트 구동 펌프 MD-F/MD-V 시리즈
| 모델 | MD-F | MD-V |
|---|---|---|
| 최대 토출량 (50/60Hz) | 9 / 10 – 125 / 135 L/min | 8 / 9 – 86 / 97 L/min |
| 최고 양정 (50/60Hz) | 3 / 3.1 – 10.5 / 11.5 m | 1.0 / 1.4 – 14.3 / 20.3 m |
| 주요 재질 | CFRETFE | CFRPVDF |
| 소요 동력 (50/60Hz) | 10 – 260 W | 5 – 180 / 5 – 216 W |
| 액온 범위 | 0 – 80°C | |
| 비중 한계 | 약 2.3까지 (모델에 따라 다름) | 약 1.3까지 (모델에 따라 다름) |
| 씰 방식 | 씰리스 구조 | |
- ※ 소요 동력은 단상 100V 모델 기준 값입니다.
모델별 상세 값은 아래 카탈로그 사양표를 확인하세요.

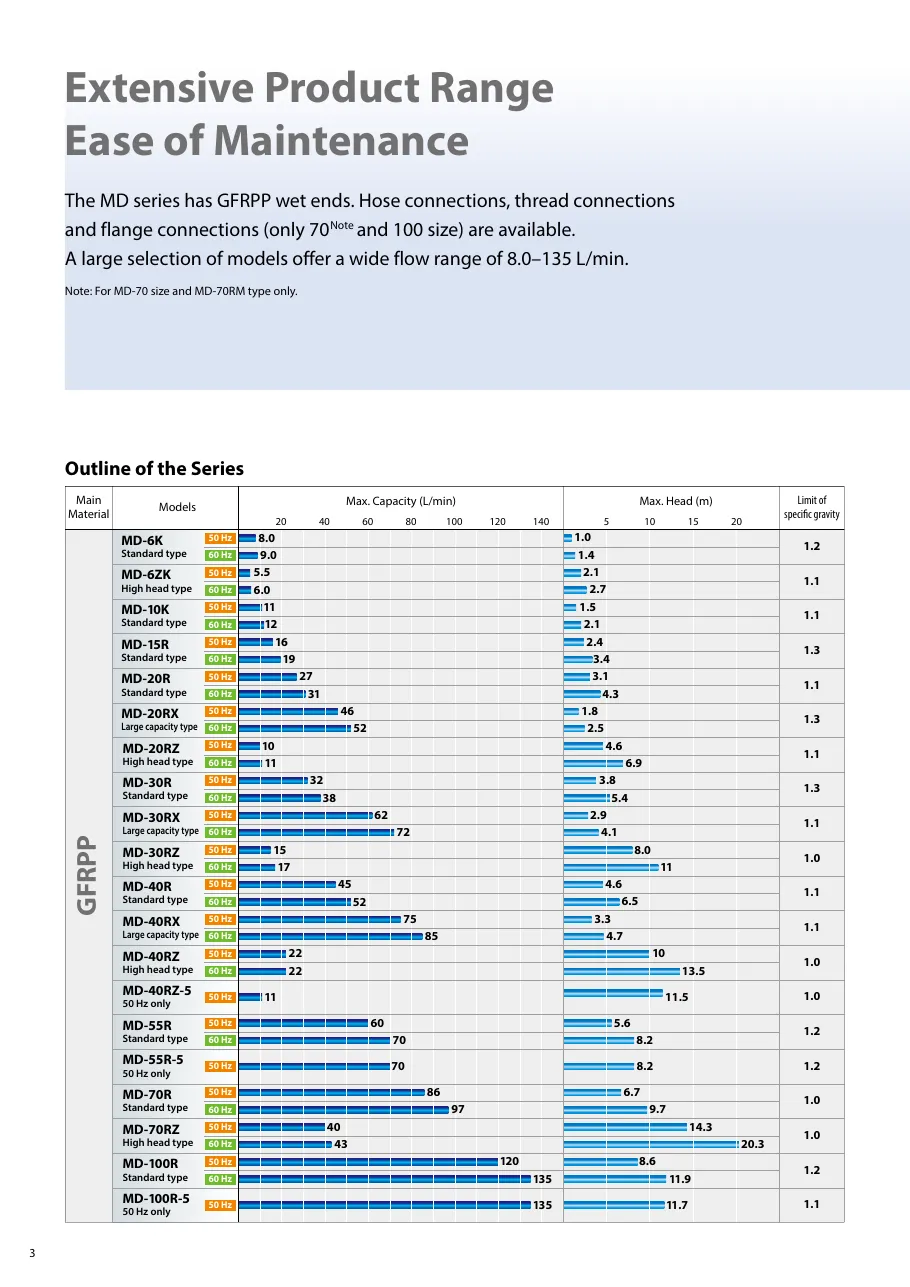

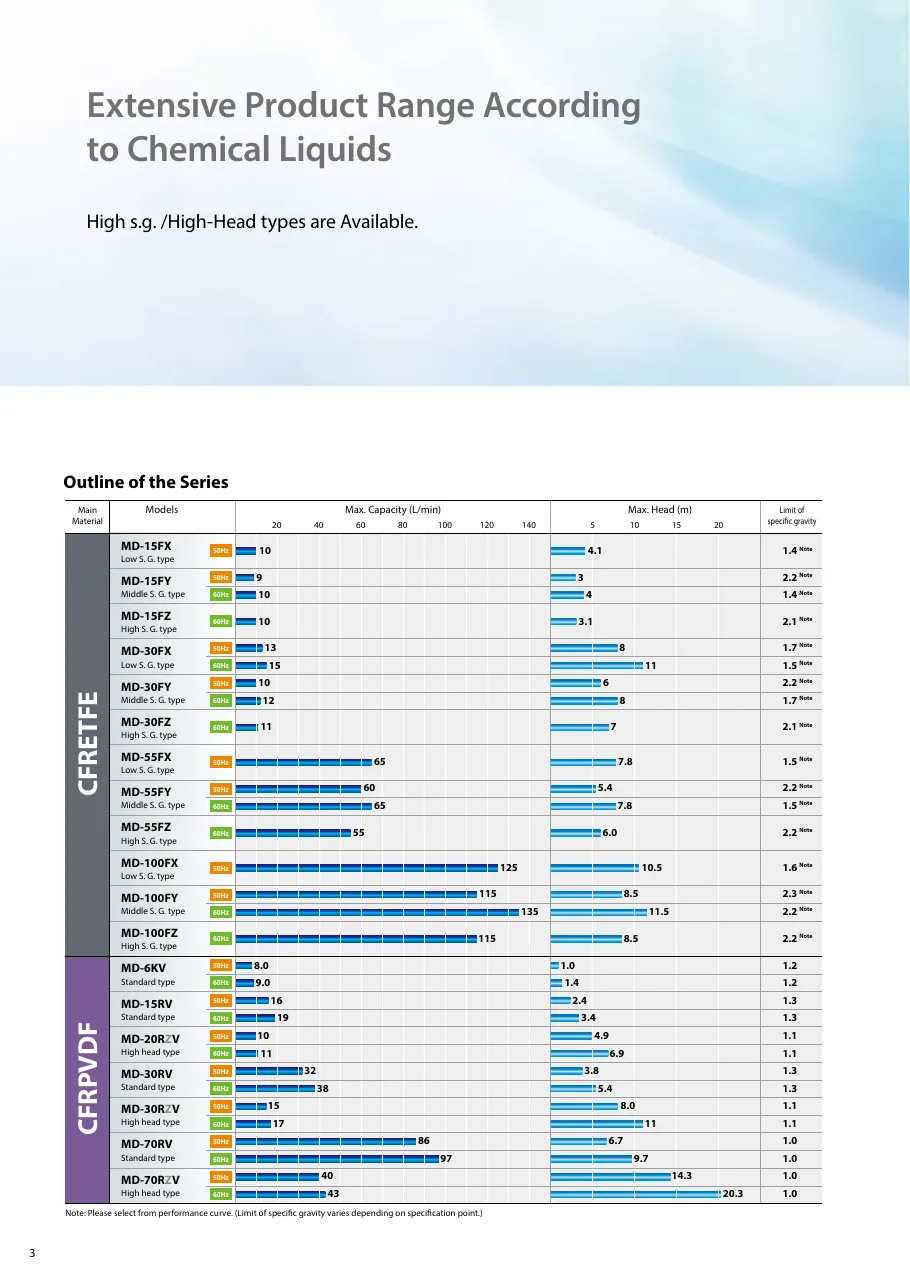

상세 사양표 (제조사 카탈로그)
제품 특징
- 누설 없음마그네트 구동 씰리스 펌프는 누설 문제와 씰 교체가 필요 없습니다. 이러한 특징과 컴팩트한 크기로 장비 내장용에 최적입니다.
- 폭넓은 제품 라인업MD 시리즈는 50개 모델로 구성됩니다. 표준형 외에 고양정형(MD-Z), 대유량형(MD-X), 나사 접속형(MD-M)이 있습니다. MD 시리즈는 세계 최다 수준의 선택지를 제공합니다. 표준형, 대유량형, 고양정형
- 우수한 내식성MD 시리즈의 GFRPP(유리섬유 강화 폴리프로필렌) 접액부는 폭넓은 약품에 대응합니다.
- 간편한 유지보수펌프 유닛은 소수의 일체형 부품으로 구성되어 유지보수가 매우 간단합니다. [작동 원리] 임펠러와 모터 샤프트에 내장된 한 쌍의 자석으로 원심 펌프를 구동합니다. 펌프실이 케이싱으로 차폐되고 임펠러가 자석으로 구동되므로, 기존 메커니컬 씰과 같은 축 씰이 필요 없는 씰리스 구조입니다. 구동 자석과 임펠러 자석의 결합 커플링 토크가 모터 토크에 대해 충분한 구동력을 제공합니다.
- 높은 내식성CFRETFE 접액부의 MD-F 시리즈와 CFRPVDF 접액부의 MD-V 시리즈를 조합하면 강산·강알칼리를 포함한 대부분의 약품에 대응할 수 있습니다.
- 점도 대응성MD-F 시리즈는 강산 등 고점도 액의 이송에 대응하도록 설계되었습니다. 액 점도에 따라 3종류의 임펠러를 선택할 수 있습니다.
- 무누설마그네트 구동 씰리스 펌프로 누액 문제와 씰 교체가 필요 없습니다. 이러한 특징과 소형 구조로 장비 내장 용도에 최적입니다.
- 손쉬운 유지보수펌프 유닛이 적은 수의 서브 유닛으로 구성되어 유지보수가 매우 쉽습니다.
자료 다운로드
자료 출처: IWAKI 본사 글로벌 사이트 · 제품 구성·자료: 이와끼코리아
