MDM 시리즈
자료 다운로드
IWAKI · 마그네트 펌프 · 토출량 200~1800 L/minMDM 시리즈
표준 모델에서 ETFE·PFA 선택 가능 · 고내구 구조
주요 사양
| 최대 토출량 (50/60Hz) | 200 ~ 1800 / 200 ~ 1800 L/min |
|---|---|
| 최고 양정 (50/60Hz) | 8.6 ~ 74 / 12.8 ~ 107 m |
| 주요 재질 | CFRETFE, PFA |
| 소요 동력 | 1.5 ~ 30 kW |
| 토출 구경 | 25 ~ 65 A |
| 액온 범위 ※ | CFRETFE: −20 ~ 105°C, PFA: −20 ~ 150°C |
| 비중 한계 | 약 2.0까지 (자세한 내용은 문의 바랍니다.) |
| 씰 방식 | 씰리스 구조 |
- ※ 액체에 따라 다릅니다.
모델별 상세 값은 아래 카탈로그 사양표를 확인하세요.

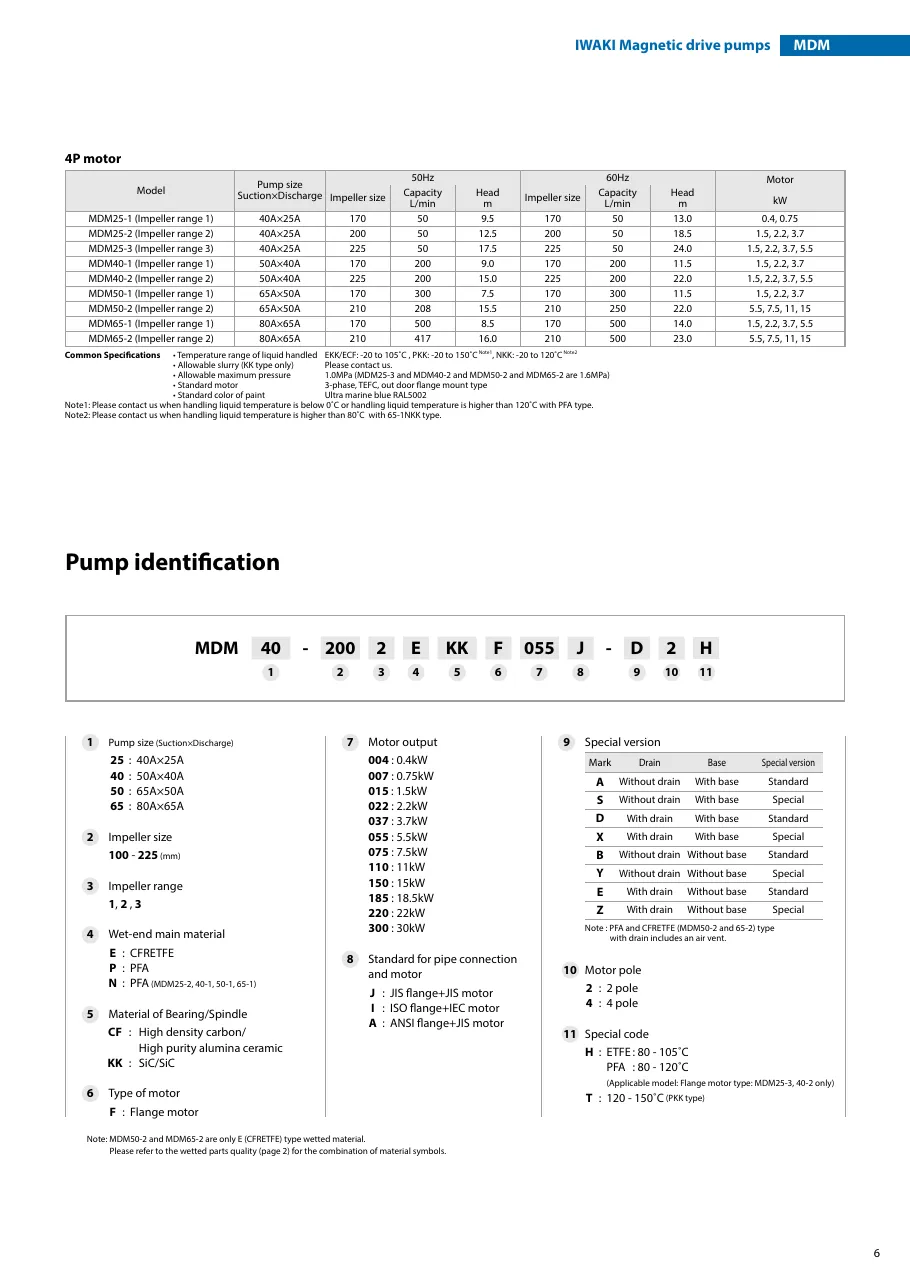

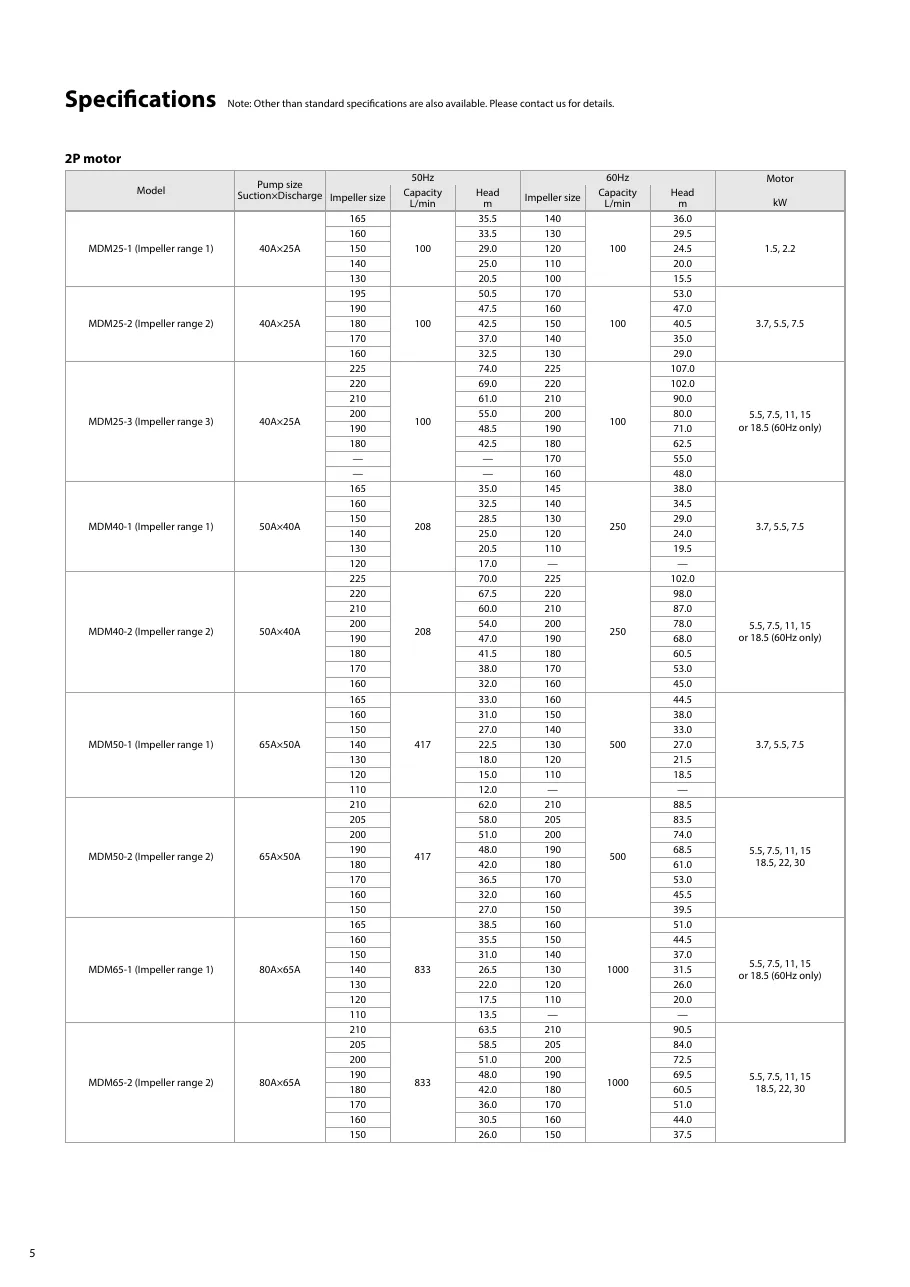

상세 사양표 (제조사 카탈로그)
제품 특징
- 표준 모델에서 ETFE·PFA 선택 가능탄소섬유 강화 CFRETFE 및 PFA 라이닝을 공급하여 다양한 운전 조건에 대응합니다. PFA는 충전재를 넣지 않은 순수 소재로 오염물 발생이 적어 고순도 약액 이송에 최적입니다. • MDM50-2 및 65-2는 CFRETFE 사양만 있습니다.
- 고내구 구조저양정 시리즈(최고 양정 65 m 이하)는 리어 케이싱을 FRP(섬유강화 플라스틱) 리어 케이싱 커버로 보강한 2층 구조(내압 1.0 MPa)입니다. 고양정 모델 MDM25-3 및 40-2 타입은 리어 케이싱에 1층을 추가하고 FRP 리어 케이싱 커버를 적용한 특수 3층 구조(내압 1.6 MPa)입니다. MDM50-2 및 65-2 모델은 리어 케이싱 커버를 CFRP(탄소섬유 강화 플라스틱) 리어 케이싱 커버로 보강한 2층 구조(내압 1.6 MPa)입니다.
- 백 풀아웃 방식브래킷을 후방으로 분리하더라도 리어 케이싱이 리어 케이싱 서포트와 볼트로 프런트 케이싱 측에 고정되어 있어 사용 액체가 누출되지 않습니다. 안전을 고려한 2단계 분해 구조입니다.
- 공운전을 방지하는 독자 설계공운전에 견디는 메커니즘을 갖춘 설계입니다. 희토류 자석의 강한 자력이 마그넷 캡슐과 리어 케이싱 스러스트 링의 접촉을 방지하여, 발열로 인한 불소수지 부품의 용융을 막습니다. 이를 통해 기존 불소수지제 마그네트 구동 펌프 대비 공운전 내성이 크게 향상되었습니다.
- 고양정 모델 출시불소수지제 프로세스용 마그네트 구동 펌프로 호평받는 MDM 시리즈에 고양정 모델 MDM25-3 및 MDM40-2가 추가되었습니다. 양정 74 m(50Hz), 107 m(60Hz)를 확보하여 적용 범위를 넓혔습니다. 대유량·고양정 사양의 MDM50-2 및 65-2 타입도 라인업되어 있으며, 두 모델 모두 최대 유량 1400 L/min, 최고 양정 85 m(60Hz)를 커버합니다.
