MDW 시리즈
자료 다운로드
IWAKI · 마그네트 펌프 · 토출량 800~5000 L/minMDW 시리즈
대유량·고양정 · 우수한 내약품성
주요 사양
| 최대 토출량 (50/60Hz) | 800 ~ 5000 / 800 ~ 5000 L/min |
|---|---|
| 최고 양정 (50/60Hz) | 22 ~ 98 / 32 ~ 100 m |
| 주요 재질 | MDW80 / MDW100: ETFE, CFRETFE, MDW50: PFA |
| 소요 동력 | 11 ~ 75 kW |
| 토출 구경 | 50 ~ 100 A |
| 액온 범위 ※ | MDW80 / MDW100: −10 ~ 105°C, MDW50: −10 ~ 120°C |
| 씰 방식 | 씰리스 구조 |
- ※ 액체에 따라 다릅니다.
모델별 상세 값은 아래 카탈로그 사양표를 확인하세요.

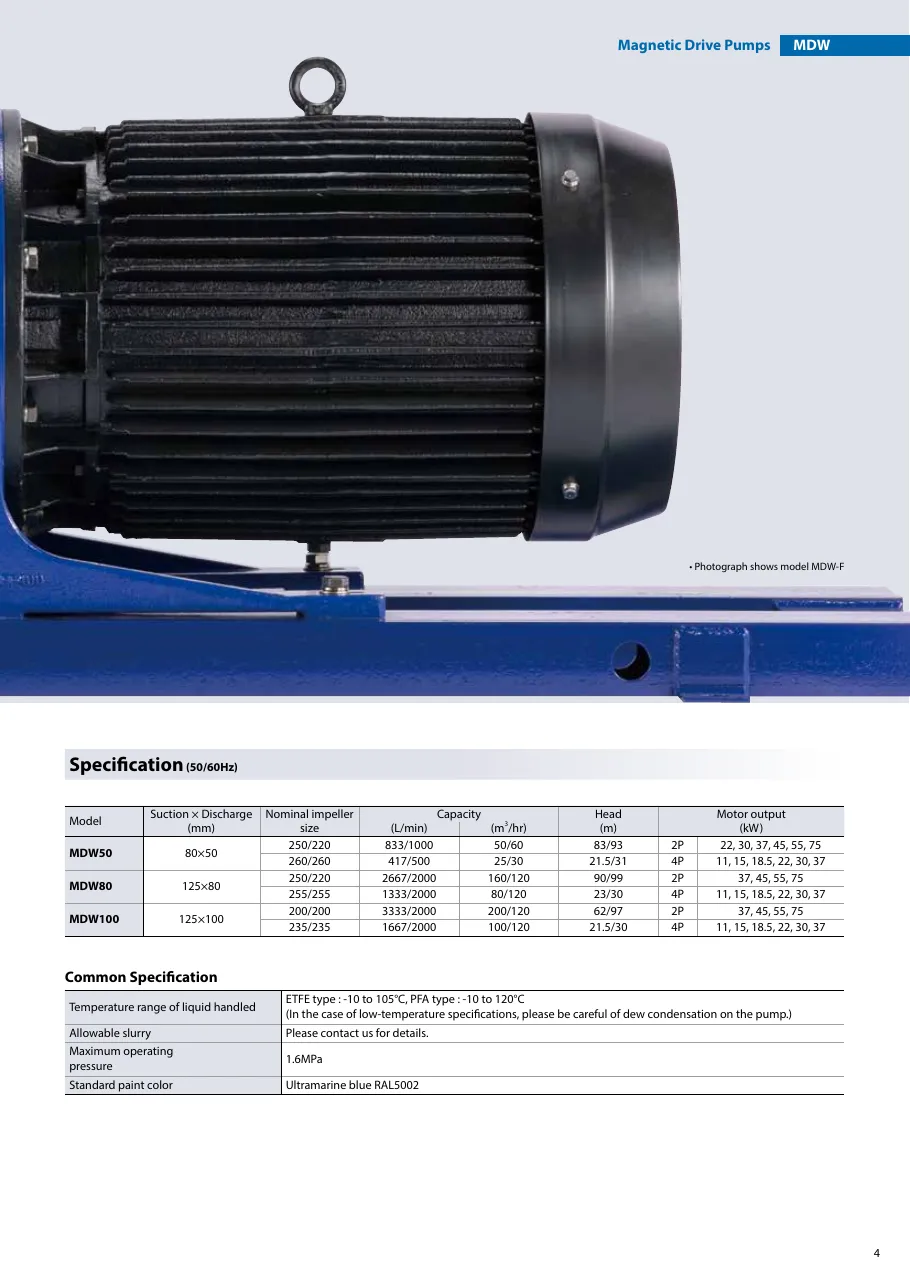

상세 사양표 (제조사 카탈로그)
제품 특징
- 대유량·고양정헤비듀티 MDW는 최대 토출량 5,000 L/min, 토출 양정 98 m를 발휘하여, 폭넓은 액 비중 범위에서 기존에 적용하지 못했던 분야까지 활용할 수 있습니다.
- 우수한 내약품성불소수지 및 파인세라믹 접액부는 농도와 관계없이 거의 모든 산업용 약품에 대해 높은 내식성을 발휘합니다.
- 견고한 구조헤비듀티 화학 공정 용도에 필수적인 고강도 구상흑연주철 외장을 적용했습니다. 응력 집중을 방지하는 독자적인 리어 케이싱 설계와 3층 구조로 높은 케이싱 내압을 실현했습니다. MDW에는 높은 반경 방향 하중에 견디는 특수 금속 샤프트를 사용하여 가혹한 운전 조건에서도 장시간 연속 운전이 가능합니다.
- ISO 규격 준수MDW는 국제 규격(ISO2858, 3661)의 치수를 준수하며 기존 씰형 원심 펌프와 호환됩니다.
- 백 풀아웃 방식백 풀아웃 방식으로 배관을 분리하지 않고도 손쉽게 유지보수·점검할 수 있습니다. 일체화된 부품과 밀폐형 리어 케이싱 서포트 구조로 약액 누출 없이 안전하게 모터를 분리할 수 있습니다.
- 플랜지 접속 타입 신규 라인업화학 공정 용도의 높은 내구성을 유지하면서 플랜지 접속 타입을 채용했습니다. 설치 공간 절감과 유지보수성 향상에 기여합니다. 적용 예: 공급 탱크 간 및 화학 공정 설비 내 약액 이송, 여과·열교환 용도의 약액 순환, 스크러버 액 순환, 기존 씰형 펌프의 대체.
적용 분야
용도 예화학약품 메인 탱크 보충, 메인 탱크에서 화학 공정 장치로 이송, 일반 씰 펌프 대체, 화학약품 순환, 스크러버 처리, 소다 공업
자료 다운로드
자료 출처: IWAKI 본사 글로벌 사이트 · 제품 구성·자료: 이와끼코리아
