MX, MX-F 시리즈
IWAKI · 마그네트 펌프 · 토출량 90~800 L/minMX, MX-F 시리즈
자기 방열 구조 · 랩 조인트 플랜지
주요 사양
마그네트 구동 펌프 MX 시리즈
| 최대 토출량 (50/60Hz) | 90~800 / 100~800 L/min |
|---|---|
| 최고 양정 (50/60Hz) | 8~36 / 11~39 m |
| 주요 재질 | GFRPP |
| 소요 동력 | 0.15~3.7 kW |
| 토출 구경 | G 1, 25~50 A |
| 액온 범위 ※ | 0~80°C |
| 비중 한계 | 약 1.2까지 (자세한 내용은 문의 바랍니다.) |
| 씰 방식 | 씰리스 구조 |
마그네트 구동 펌프 MX-F 시리즈
| 최대 토출량 (50/60Hz) | 110~510 / 110~510 L/min |
|---|---|
| 최고 양정 (50/60Hz) | 8.2~29.5 / 8.2~27 m |
| 주요 재질 | CFRETFE |
| 소요 동력 | 0.26~2.2 kW |
| 토출 구경 | G1, 25A~40A |
| 액온 범위 ※ | 0~80°C |
| 비중 한계 | 약 2.0까지 (자세한 내용은 문의 바랍니다.) |
| 씰 방식 | 씰리스 구조 |
- ※ 액체에 따라 다릅니다.
모델별 상세 값은 아래 카탈로그 사양표를 확인하세요.

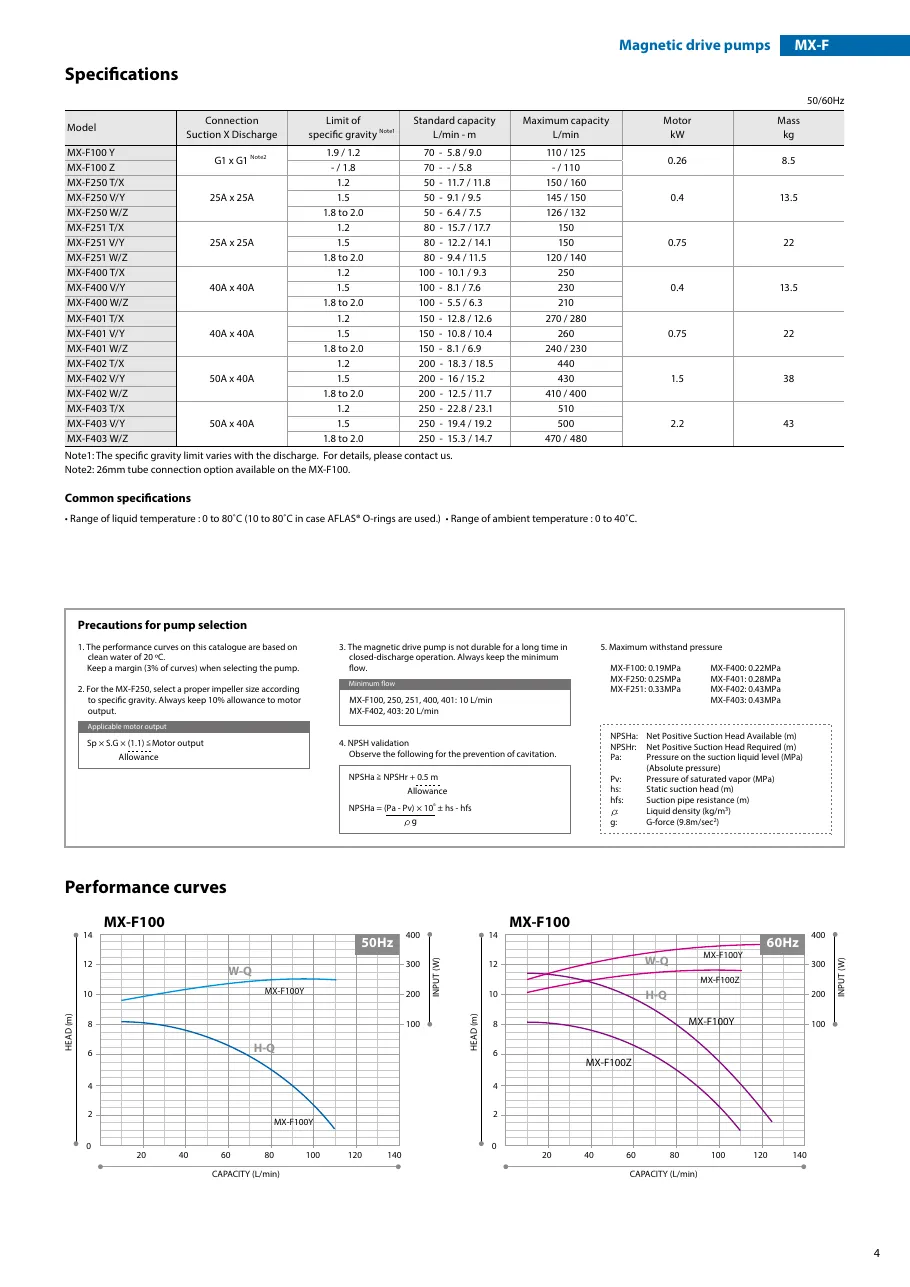

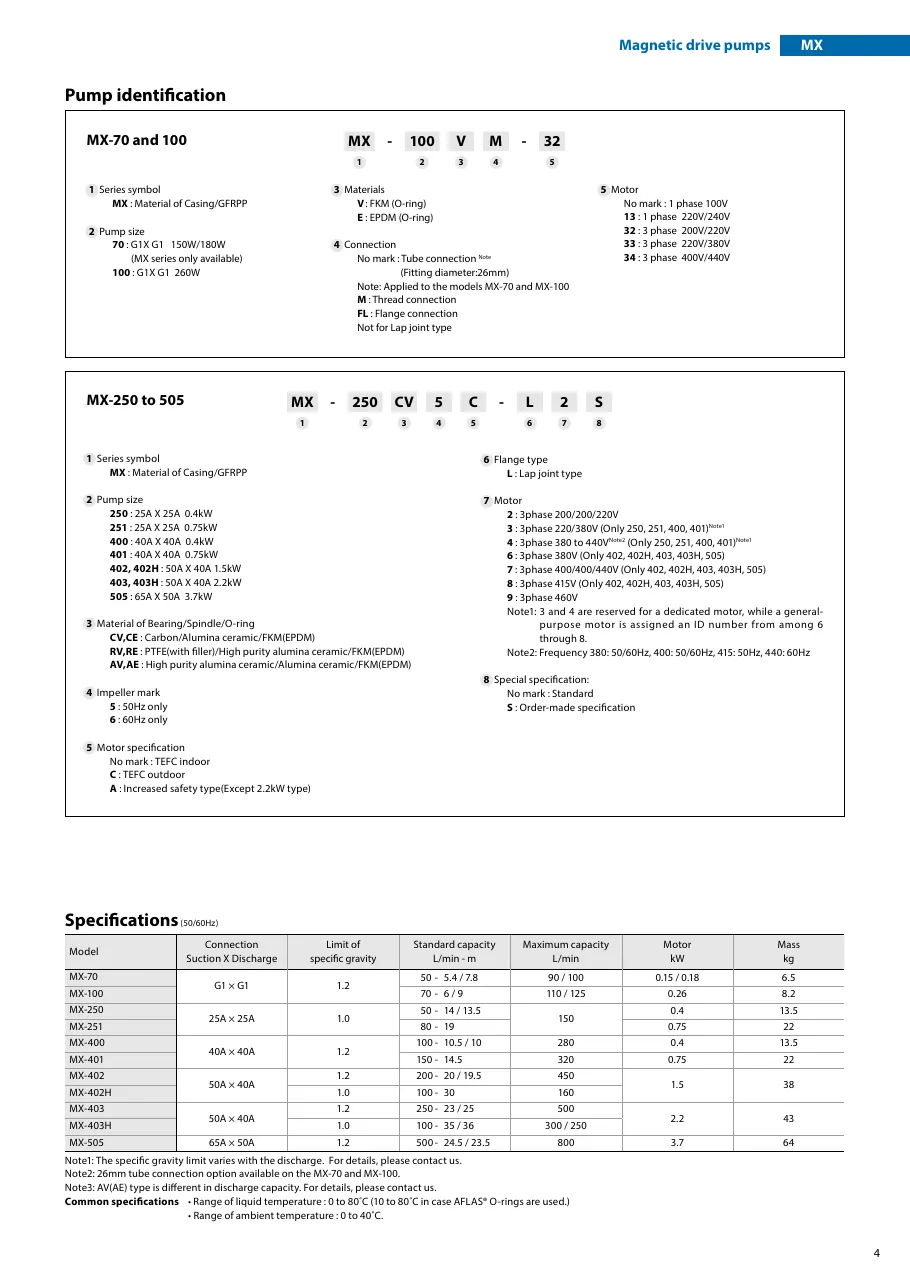

상세 사양표 (제조사 카탈로그)
제품 특징
- 자기 방열 구조임펠러와 마그넷 캡슐의 고정부에 설치된 방열 구멍을 통해 스핀들과 베어링 사이로 액을 가압 순환시켜 마찰열 전달을 줄이고 열변형을 방지합니다. (MX-70, 100 제외)
- 랩 조인트 플랜지본 시리즈 또는 사이즈에 새로 적용되었으며, 사용자의 배관 방향에 맞춰 손쉽게 회전시킬 수 있습니다. (MX-70, 100 제외)
- 견고한 구조프런트 및 리어 케이싱 등 응력을 받는 모든 부위를 리브로 보강하여 펌프의 내압성과 기계적 강도를 높였습니다. 베어링은 기존의 압입 고정에 더해 마그넷 캡슐 안쪽의 맞닿음부와 임펠러 후단 사이에 끼워 고정함으로써 고온에서의 신뢰성을 높였습니다. (MX-70, 100 제외) MX-402(H), 403(H), 505 모델: 보다 확실한 고정을 위해 빠짐 방지 록 핀을 채택했습니다.
- 비접촉 구조구동 마그넷과 종동 마그넷을 정밀하게 배치하여, 건운전 시에도 강한 자기장이 마그넷 캡슐 부품의 후방 스러스트 접촉을 제한합니다. 그 결과 발열이 크게 줄고 액 순환이 유지됩니다. (MX-70, 100 제외)
- 2분할 볼류트 케이싱MX 시리즈는 펌프 케이싱을 프런트 케이싱과 리어 케이싱으로 분할하여 이상적인 형태의 와류실을 형성한 최초의 수지제 마그네트 펌프입니다. 이로써 내부 누설을 최소화하고 전체 수력 효율을 높였습니다. (MX-70, 400, 505 제외)
- 흡입 특성 및 펌프 효율 향상 (MX-505)기존의 내구성 높은 구조를 유지하면서 흡입 특성과 펌프 효율을 대폭 개선한 MX-505를 라인업했습니다.
- 부식성이 강한 약액에 대응하는 ETFE탄소섬유 강화 CFRETFE는 내약품성이 뛰어나 다양한 용도에 사용할 수 있습니다.
