NRD 시리즈

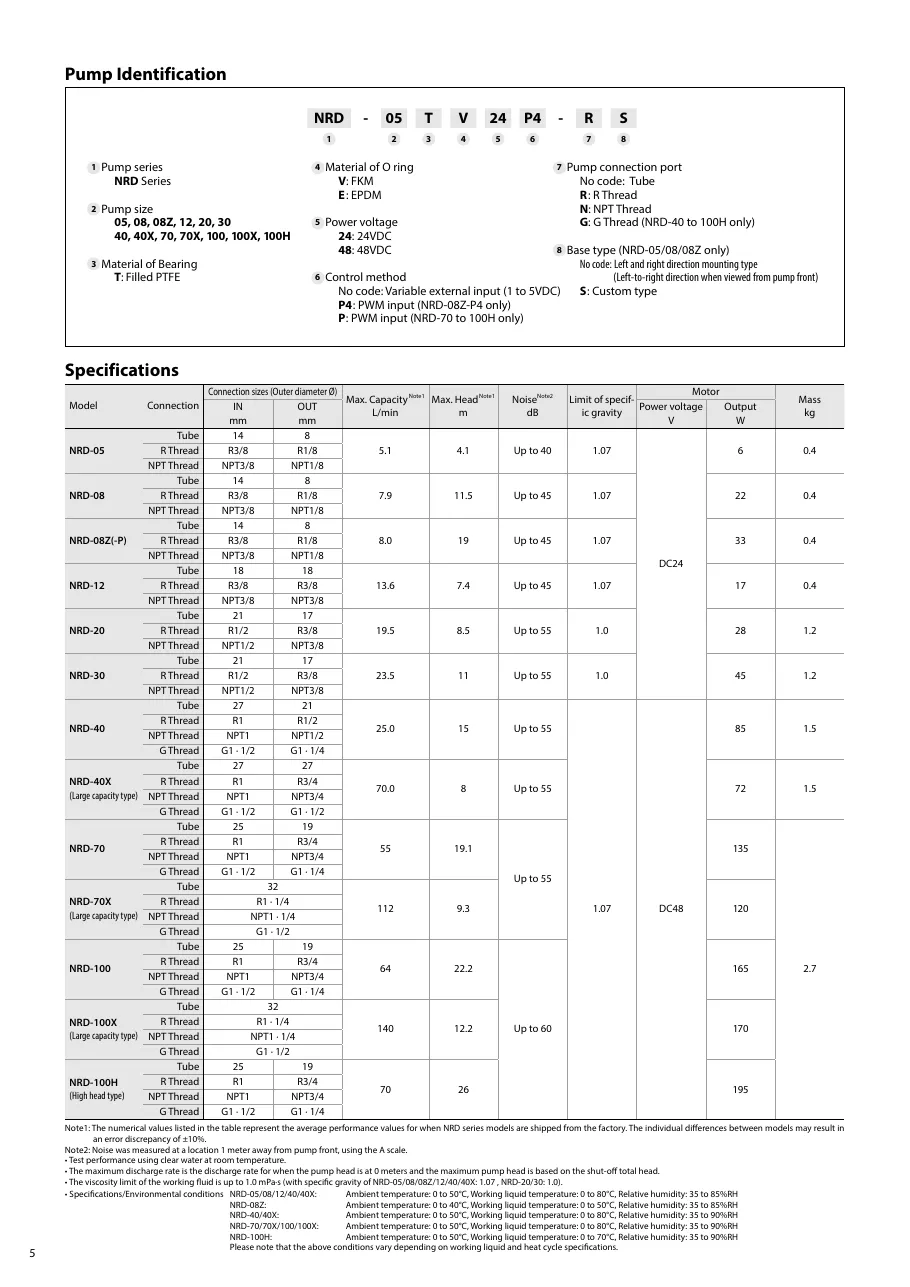

상세 사양표 (제조사 카탈로그)

사양표 전체 보기

제품 특징

• 씰리스 설계캔드 모터 설계로 가장 컴팩트한 패키지를 제공합니다. 마그네트 펌프보다 설치 공간이 적게 필요하며, 씰리스 설계로 액 누설을 방지합니다.
• 장수명펌프 구동부에 브러시리스 DC 모터를 채용했습니다. 브러시 마모로 인한 펌프/모터 고장이 없어 AC 모터와 동등한 수명을 확보합니다.
• 유량 조정 기능 및 구동 회로 내장외부 입력 신호(1~5 VDC 또는 PWM 400 Hz ±10%, Duty 0~100% 주1)로 유량을 변경할 수 있습니다. NRD 시리즈는 모터 구동 회로도 내장하고 있어, 전원을 연결하고 외부 가변 입력으로 펌프를 운전할 수 있습니다. 주1: NRD-08Z-P4//70/70X/100/100X/100H 한정. PWM 제어 신호는 오픈 컬렉터(드레인)로 연결하십시오.
• 다양한 접속 방식튜브(호스 바브형), NPT 나사, R 나사, G 나사 주2 의 4가지 포트 접속 옵션을 제공합니다. 설치 장소와 조건에 가장 적합한 옵션을 선택하십시오. 주2: NRD-40/40X/70/70X/100/100X/100H 한정.
• 글로벌 안전 규격 대응 용이NRD 시리즈의 전원 전압은 안전 전압(50 V 이하)으로 분류되어 UL, CSA, CE 등 글로벌 안전 규격에 쉽게 대응할 수 있습니다. DC 전원은 지역별 전압·주파수 차이가 없어 통일된 사양으로 사용할 수 있습니다.
• 고온 환경주위 온도 최대 50°C(08Z: 40°C) 환경에 설치할 수 있습니다. 최대 80°C(08Z: 50°C, 100H: 70°C)의 액체도 이송할 수 있습니다. 작동 원리 캔드 모터 원심 펌프는 임펠러와 결합된 로터 마그넷을 직접 구동합니다. 펌프실은 정적 O링으로 외부와 완전히 밀폐됩니다. 임펠러는 회전 자기장으로 구동되므로 축 씰이 필요 없습니다. 또한 외부 구동 마그넷을 갖춘 펌프보다 구조가 단순하고 컴팩트합니다.
