VMP
자료 다운로드
IWAKI · 회전 용적식 펌프 · 세라믹 밸브리스 펌프VMP
충전량 자동 조정 · 초고정밀
주요 사양
| 최대 토출량 | 1800 mL/min |
|---|---|
| 토출 압력 | 0.3 MPa |
| 반복 정밀도 | CV 0.5% |
| 회전수 범위 | 20 – 600 rpm (min⁻¹) ※ |
| 1샷 토출량 | 0 – 3.0 mL/rev |
| 주요 재질 | Al2O3, PVDF, FFKM, PTFE, SUS316 |
| 액온 범위 | 0 – 40°C |
| 기능 | 최대 30개 프로그램 |
| 인터페이스 | RS485, Ethernet/IP |
| 전원 | 75 VDC 3 A |
- ※ 최대 600 rpm 이하로 운전하십시오.
모델별 상세 값은 아래 카탈로그 사양표를 확인하세요.

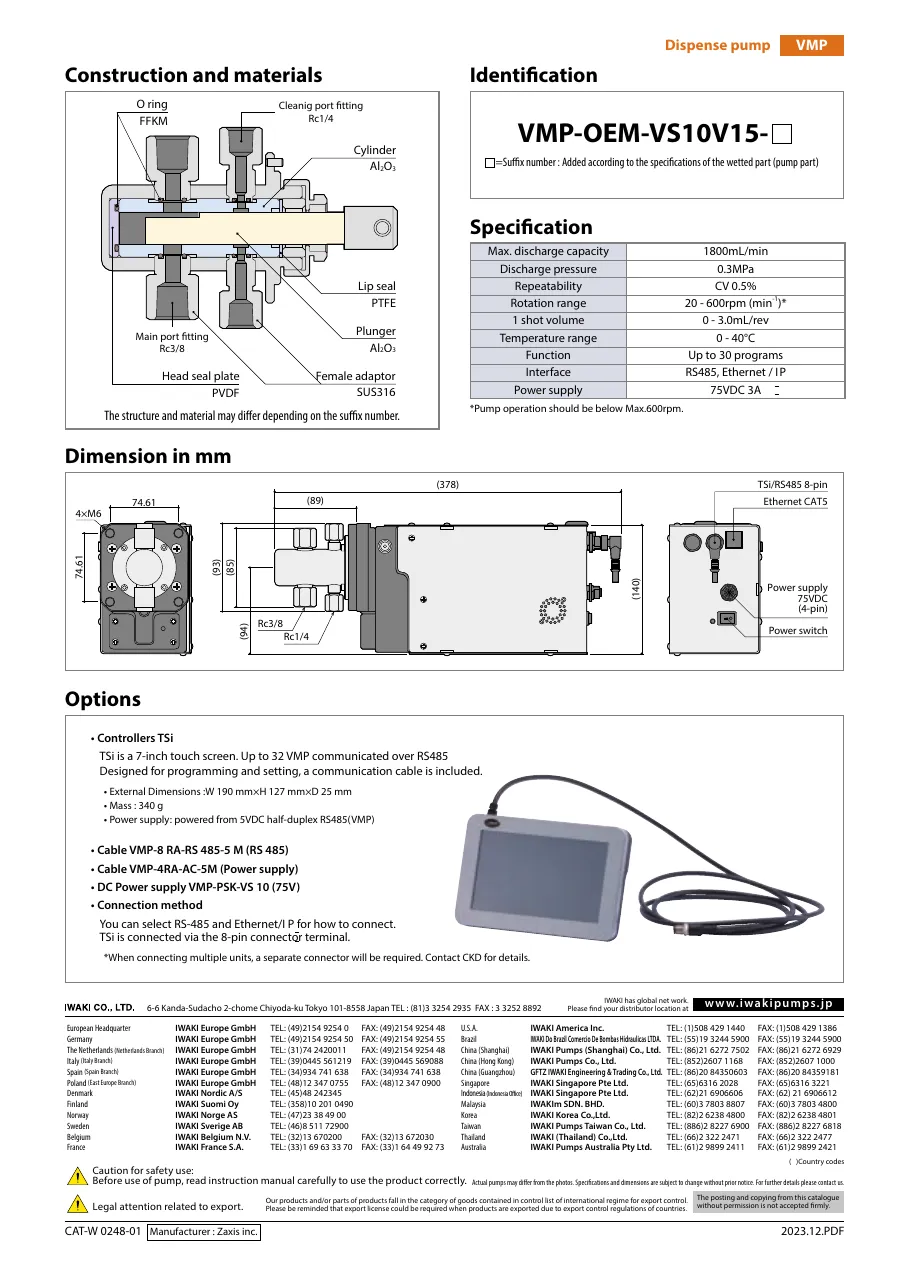

상세 사양표 (제조사 카탈로그)
제품 특징
- 충전량 자동 조정각도 조정용 모터를 장착하여 1샷 토출량을 자동 조정할 수 있습니다. 양산 라인을 멈추지 않고 조정할 수 있어 수율 향상에 기여합니다.
- 초고정밀초고정밀 정량 주입이 가능합니다.
- 밸브리스 설계독자적인 밸브리스 구조로 고점도 액을 원활하게 정량 이송합니다.
- 향상된 내식성접액면에 세라믹과 불소계 수지를 사용하여 산, 알칼리, 유기용제 등의 이송 시 내식성이 높습니다.
- 에어 록 문제 방지공기가 토출구로 자동 배출되어 에어 록 문제를 방지합니다.
- 진공부로의 주입흡입·토출 밸브가 없어 전자밸브 없이도 진공(부압) 상태로 직접 토출할 수 있습니다. 흡입·토출 압력이 변동해도 일정한 유량을 유지합니다. *펌프는 최대 600 rpm 이하로 운전하십시오. [옵션] 컨트롤러 TSi: 7인치 터치스크린. RS485로 VMP 최대 32대와 통신. 프로그래밍 및 설정용이며 통신 케이블이 포함됩니다. • 외형 치수: W190 mm × H127 mm × D25 mm • 질량: 340 g • 전원: VMP에서 5 VDC 공급(반이중 RS485) / 케이블 VMP-8 RA-RS 485-5 M (RS 485) / 케이블 VMP-4RA-AC-5M (전원) / DC 전원 VMP-PSK-VS 10 (75V) [접속 방식] RS-485와 Ethernet/IP 중에서 선택할 수 있습니다. TSi는 8핀 커넥터 단자로 접속합니다. *여러 대를 접속할 경우 별도 커넥터가 필요합니다. 자세한 내용은 CKD에 문의 바랍니다.
적용 분야
적용 분야배터리 전해액 주입, 기타 충전 용도
