MET 시리즈
자료 다운로드
SANWA · 스테인리스 마그네트 펌프 · META 시리즈 · 오픈 커플드MET 시리즈
베이스 위에 모터와 커플링으로 연결하는 오픈 커플드형 스테인리스 마그네트 구동 펌프 (모터 출력 최대 110 kW).
주요 사양
| 회전수 | 4극 1,500 / 1,800 rpm · 2극 3,000 / 3,600 rpm (50/60Hz) |
|---|---|
| 흡입 구경 | 40 ~ 200 mm |
| 토출 구경 | 25 ~ 150 mm |
| 임펠러 호칭 지름 | 160, 200, 250, 315 |
| 모터 출력 | 최대 110 kW (50Hz 2P 0.75~90 kW, 60Hz 2P 0.75~110 kW, 50Hz 4P 0.75~45 kW, 60Hz 4P 0.75~55 kW) |
| 구동부 형식 | U, G, L |
| 케이싱·임펠러 재질 | 304SS 또는 316SS |
| 베어링 | SiC |
SANWA 카탈로그(META 시리즈) 기준. 카탈로그에는 유량·양정 수치표가 없고 모델별 운전 범위를 보여 주는 선정 차트만 있으니, 아래 차트와 카탈로그로 확인해 주세요.
모델별 사양
| 펌프 사이즈 · 구동부 | 적용 모터 프레임 | 펌프 중량 |
|---|---|---|
| 40x25-160U | 100L ~ 160L | 48 kg |
| 40x25-200U | 100L ~ 180L | 53 kg |
| 50x40-160U | 100L ~ 180M | 52 kg |
| 50x40-200U | 112M ~ 180L | 56 kg |
| 50x40-250U | 80M ~ 180L | 79 kg |
| 50x40-250G | 180M ~ 250M | 94 kg |
| 80x50-160U | 112M ~ 180L | 55 kg |
| 80x50-200U | 112M ~ 180L | 62 kg |
| 80x50-200G | 180M ~ 250M | 78 kg |
| 80x50-250U | 100L ~ 180L | 83 kg |
| 80x50-250G | 180M ~ 250M | 98 kg |
| 80x50-315G | 160M ~ 200L | 160 kg |
| 100x80-160U | 90L ~ 180L | 67 kg |
| 100x80-160G | 180M ~ 250M | 81 kg |
| 100x80-200U | 100L ~ 180L | 69 kg |
| 100x80-200G | 180M ~ 250M | 84 kg |
| 100x80-250G | 160M ~ 200L | 120 kg |
| 100x80-250L | 180M ~ 280M | 180 kg |
| 100x80-315L | 160M ~ 250M | 225 kg |
| 125x100-200G | 160M ~ 200L | 110 kg |
| 150x125-200G | 160M ~ 250M | 190 kg |
| 150x125-250L | 160M ~ 250M | 215 kg |
| 150x125-315L | 160M ~ 250M | 250 kg |
| 200x150-250L | 180M ~ 250M | 280 ~ 300 kg |
SANWA MET 카탈로그 외형 치수표 기준. 사이즈 = 흡입×토출 구경(mm)-임펠러 호칭 지름, 끝 글자(U·G·L)는 구동부 형식입니다. 베이스 중량은 모터 프레임에 따라 다릅니다.

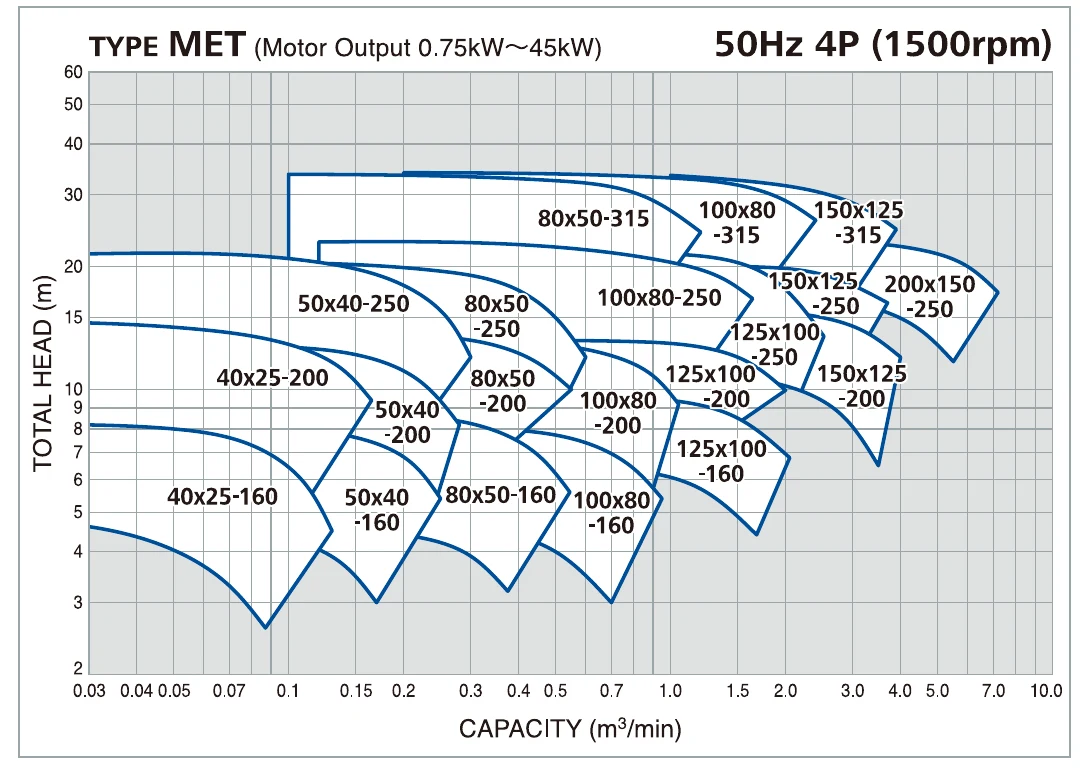

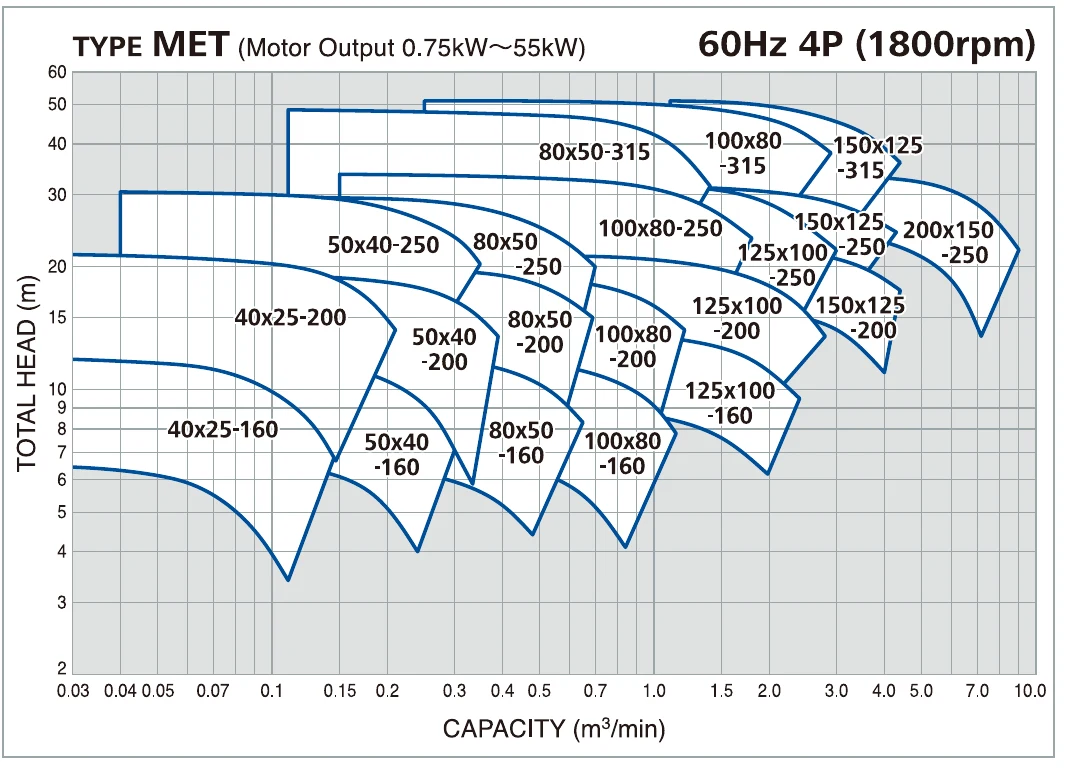

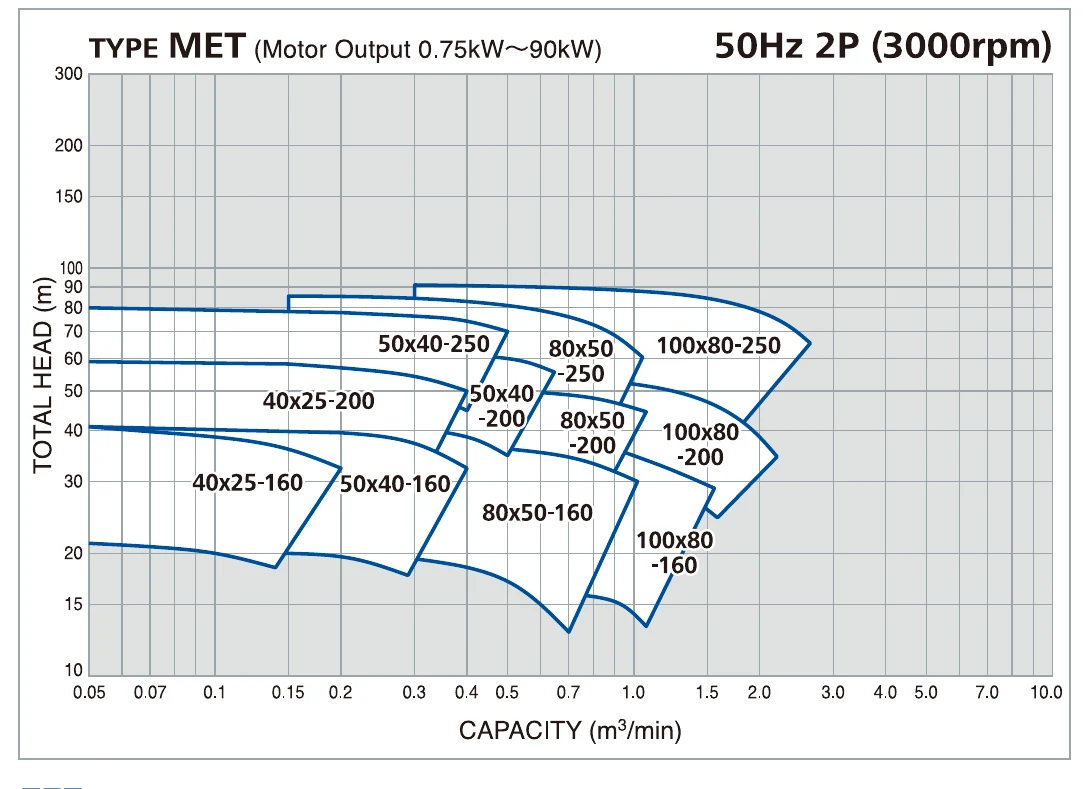

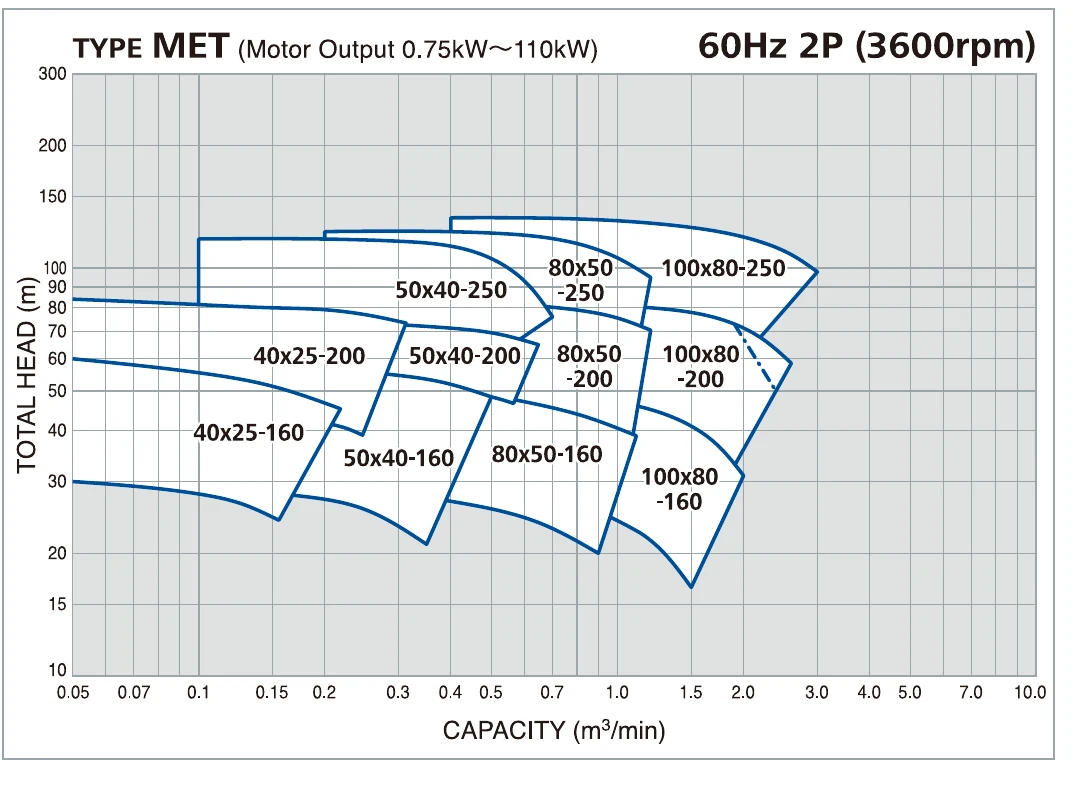

성능 선정 차트 (제조사 카탈로그)
제품 특징
- 오픈 커플드 구조(모터 분리형)
- SiC 베어링 부품은 침식·부식에 강함 (제조사 표기)
- 견고한 리어 케이싱으로 누설 차단 (제조사 표기)
- 단순한 블록 구조로 정비가 쉬움
