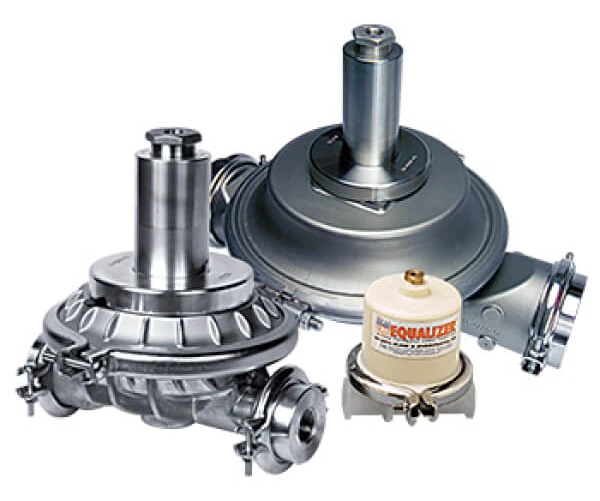

Equalizer® 맥동 댐퍼

자료 다운로드

WILDEN · 맥동 댐퍼 · Equalizer®

AODD 펌프 특유의 토출 압력·유량 맥동을 줄여 토출 흐름을 고르게 하는 맥동 댐퍼입니다. 배관 진동과 수격(워터 해머)을 줄여 배관과 하류 계측기를 보호합니다.

주요 사양

시리즈 수	4개 (SD, ISD 금속, ISD 플라스틱, Saniflo Hygienic HS)
구경	13 ~ 76 mm
최대 압력	6.9 bar (ISD 플라스틱) / 8.6 bar (ISD 금속) — SD·HS는 공식 페이지에 표기 없음
맥동 감쇠	토출 압력 변동 최대 70% (SD·HS, 제조사 표기)
접액부 재질	알루미늄, 스테인리스, 316L 스테인리스, 덕타일 주철, PP, PVDF, 폴리에틸렌

아래 시리즈별 표에서 뽑은 요약입니다. 시리즈별 값은 아래 표를 확인하세요.

시리즈	구경	접속	최대 압력	다이어프램	접액부 재질
SD 시리즈	13 · 25 · 51 · 76 mm	나사(NPT/BSPT) 13~76 mm 플랜지(ANSI/DIN) 51 mm	공식 페이지 표기 없음	WILDEN 펌프와 같은 소모품 사용	알루미늄, 스테인리스, 덕타일 주철, PP, PVDF
ISD 금속 (펌프 일체형)	25 · 38 · 51 · 76 mm	나사(NPT/BSPT) 25~76 mm 플랜지(ANSI/DIN) 76 mm	8.6 bar	PTFE (Buna 백업, IPD)	스테인리스
ISD 플라스틱 (펌프 일체형)	13 · 25 mm (P100·P200 볼트 체결 플라스틱 펌프용)	펌프 매니폴드에 직접 결합	6.9 bar	EPDM, PTFE	폴리에틸렌
Saniflo Hygienic (HS)	38 · 51 · 76 mm	Tri-Clamp®	공식 페이지 표기 없음	PTFE 일체형 피스톤 구성 시 FDA·USP Class VI	316L 스테인리스

PSG Wilden 공식 제품 페이지 기준. 시리즈명을 누르면 공식 페이지로 이동합니다.

맥동 감쇠토출 압력 변동을 최대 70%까지 줄입니다(SD·HS, 제조사 표기).
자동 조정계통 압력이 바뀌어도 스스로 맞춰 작동합니다(SD·HS).
수격 방지워터 해머와 그로 인한 배관·설비 손상을 막습니다.
펌프 일체형(ISD)펌프 매니폴드에 바로 결합해 별도 연결 부품이나 배관 변경이 필요 없습니다. 기존 펌프에 달 때는 상부 매니폴드에 탭 가공이 필요합니다(제조사 주석).
부품 공용(SD)WILDEN 다이어프램 펌프와 같은 소모품을 씁니다.
고형물고형물 이송 용도에 대응하며, HS는 압축성 고형물 최대 76 mm까지 통과합니다.
위생·방폭HS는 CIP 가능, 표면 거칠기 Ra 0.8 μm 이하. SD는 ATEX II 2 GD X 구성 가능, HS는 ATEX 요건 충족(제조사 표기).

적용 분야CIP 시스템, 드럼·포장 충전, 혼합 탱크에서 균형 탱크로 이송, 유량계 등 정밀 계측기가 있는 라인, 급속 차단 밸브가 있는 라인, 고정이 약한 PVC·플라스틱 토출 배관

자료 출처: PSG Wilden 공식 사이트
