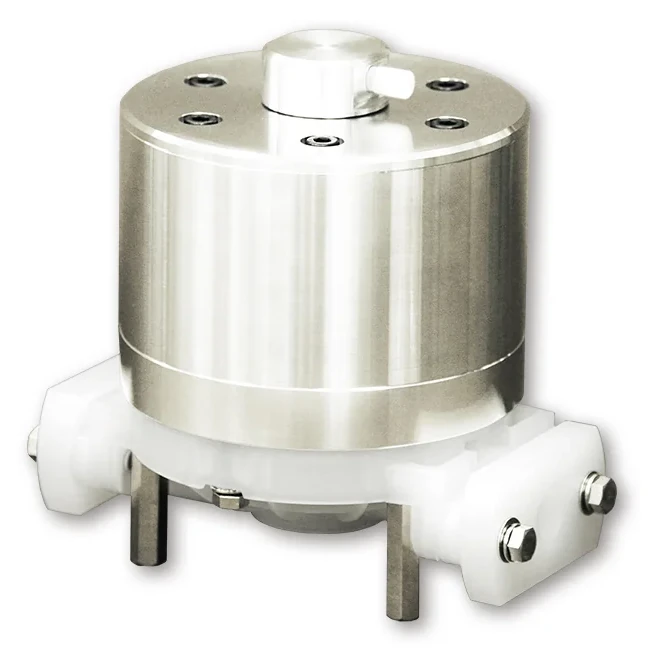

맥동 댐퍼 (Pulsation Dampener)
모델별 사양
| 모델명 | 접속 구경(액체) | 최대 고형물 크기 | 공급 공기압 범위 | 최대 토출 압력 | 재질(접액부) | 재질(다이어프램) |
|---|---|---|---|---|---|---|
| 10P□ | ⅜” | 3mm or less | 0 ~ 0.7MPa* | 0.7MPa | PP | CR, NBR, EPDM, TPEE, TPO, PTFE, One-piece PTFE |
| 10A□ ･ 10S□ | ⅜” | 3mm or less | 0 ~ 0.7MPa | 0.7MPa | Aluminium, SUS | CR, NBR, EPDM, TPEE, TPO, PTFE, One-piece PTFE |
| 15P□ ･ 15V□ | ½” | 5mm or less | 0 ~ 0.7MPa* | 0.7MPa | PP, CFPVDF | CR, NBR, EPDM, TPEE, TPO, PTFE, One-piece PTFE |
| 15A□ ･ 15S□ | ½” | 5mm or less | 0 ~ 0.7MPa | 0.7MPa | Aluminium, SUS | CR, NBR, EPDM, TPEE, TPO, PTFE, One-piece PTFE |
| 25G□ ･ 25V□ | 1″ | 8mm or less | 0 ~ 0.7MPa* | 0.7MPa | Glass Filled PP, CFPVDF | CR, NBR, EPDM, FKM, TPEE, TPO, PTFE, One-piece PTFE |
| 25A□ ･ 25S□ | 1″ | 8mm or less | 0 ~ 0.7MPa | 0.7MPa | Aluminium, SUS | CR, NBR, EPDM, FKM, TPEE, TPO, PTFE, One-piece PTFE |
| 40G□ ･ 40V□ | 1½” | 12mm or less | 0 ~ 0.7MPa* | 0.7MPa | Glass Filled PP, CFPVDF | CR, NBR, EPDM, FKM, TPEE, TPO |
| 40A□ ･ 40S□ | 1½” | 12mm or less | 0 ~ 0.85MPa | 0.85MPa | Aluminium, SUS | CR, NBR, EPDM, FKM, TPEE, TPO |
| 40AT･AW 40ST･SW | 1½” | 12mm or less | 0 ~ 0.7MPa | 0.7MPa | Aluminium, SUS | PTFE, One-piece PTFE |
| 50G□ ･ 50V□ | 2″ | 15mm or less | 0 ~ 0.7MPa* | 0.7MPa | Glass Filled PP, CFPVDF | CR, NBR, EPDM, FKM, TPEE, TPO |
| 50A□ ･ 50S□ | 2″ | 15mm or less | 0 ~ 0.85MPa | 0.85MPa | Aluminium, SUS | CR, NBR, EPDM, FKM, TPEE, TPO |
| 50AT･AW 50ST･SW | 2″ | 15mm or less | 0 ~ 0.7MPa | 0.7MPa | Aluminium, SUS | PTFE, One-piece PTFE |
| 10HT | ⅜” | 1mm or less | 0 ~ 0.5MPa* | 0.5MPa | PTFE | PTFE |
| 25HT | ¾” | 3mm or less | 0 ~ 0.7MPa* | 0.7MPa | PTFE | PTFE |
| 40HT | 1″ | 3mm or less | 0 ~ 0.7MPa* | 0.7MPa | PTFE | PTFE |
| P25SWFR | Equivalent to Ferrule 1.5S | 8mm or less | 0 ~ 0.7MPa* | 0.7Mpa | SCS14 | One-piece PTFE |
| P50SWFR | Equivalent to Ferrule 3.0S | 12mm or less | 0 ~ 0.7MPa* | 0.7Mpa | SUS316L | One-piece PTFE |
YTS 공식 사이트(일본) 사양표 기준. 원문 값·단위를 그대로 옮겼습니다. * 최대 사용 압력은 액온에 따라 다릅니다. 취급설명서를 참고하십시오(공식 사이트 각주). □ = 다이어프램 재질 코드(YTS 모델 코드 체계): C 네오프렌(CR) · E EPDM · N NBR · H 하이트렐(TPEE) · S 산토프렌(TPO) · V 바이톤(FKM) · T PTFE · W 일체형 PTFE. 각 행의 다이어프램 재질 중에서 선택합니다.
제품 특징
- 플라스틱 댐퍼(Plastic Dampeners): 15P□, 25G□, 50V□ 등
- 메탈 댐퍼(Metallic Dampeners): 10S□, 25A□ 등
- PTFE 댐퍼(PTFE Dampeners): 10HT, 40HT 등
- SWFR 댐퍼(SWFR Dampeners): P25SWFR, P50SWFR
- *최대 사용 압력은 액체 온도에 따라 다름. 취급설명서 참조.
재질
| 부위 | 재질 |
|---|---|
| 접액부 (10P□) | PP |
| 다이어프램 (10P□) | CR, NBR, EPDM, TPEE, TPO, PTFE, One-piece PTFE |
| 접액부 (10A□ ･ 10S□) | Aluminium, SUS |
| 다이어프램 (10A□ ･ 10S□) | CR, NBR, EPDM, TPEE, TPO, PTFE, One-piece PTFE |
| 접액부 (15P□ ･ 15V□) | PP, CFPVDF |
| 다이어프램 (15P□ ･ 15V□) | CR, NBR, EPDM, TPEE, TPO, PTFE, One-piece PTFE |
| 접액부 (15A□ ･ 15S□) | Aluminium, SUS |
| 다이어프램 (15A□ ･ 15S□) | CR, NBR, EPDM, TPEE, TPO, PTFE, One-piece PTFE |
| 접액부 (25G□ ･ 25V□) | Glass Filled PP, CFPVDF |
| 다이어프램 (25G□ ･ 25V□) | CR, NBR, EPDM, FKM, TPEE, TPO, PTFE, One-piece PTFE |
| 접액부 (25A□ ･ 25S□) | Aluminium, SUS |
| 다이어프램 (25A□ ･ 25S□) | CR, NBR, EPDM, FKM, TPEE, TPO, PTFE, One-piece PTFE |
| 접액부 (40G□ ･ 40V□) | Glass Filled PP, CFPVDF |
| 다이어프램 (40G□ ･ 40V□) | CR, NBR, EPDM, FKM, TPEE, TPO |
| 접액부 (40A□ ･ 40S□) | Aluminium, SUS |
| 다이어프램 (40A□ ･ 40S□) | CR, NBR, EPDM, FKM, TPEE, TPO |
| 접액부 (40AT･AW 40ST･SW) | Aluminium, SUS |
| 다이어프램 (40AT･AW 40ST･SW) | PTFE, One-piece PTFE |
| 접액부 (50G□ ･ 50V□) | Glass Filled PP, CFPVDF |
| 다이어프램 (50G□ ･ 50V□) | CR, NBR, EPDM, FKM, TPEE, TPO |
| 접액부 (50A□ ･ 50S□) | Aluminium, SUS |
| 다이어프램 (50A□ ･ 50S□) | CR, NBR, EPDM, FKM, TPEE, TPO |
| 접액부 (50AT･AW 50ST･SW) | Aluminium, SUS |
| 다이어프램 (50AT･AW 50ST･SW) | PTFE, One-piece PTFE |
| 접액부 (10HT) | PTFE |
| 다이어프램 (10HT) | PTFE |
| 접액부 (25HT) | PTFE |
| 다이어프램 (25HT) | PTFE |
| 접액부 (40HT) | PTFE |
| 다이어프램 (40HT) | PTFE |
| 접액부 (P25SWFR) | SCS14 |
| 다이어프램 (P25SWFR) | One-piece PTFE |
| 접액부 (P50SWFR) | SUS316L |
| 다이어프램 (P50SWFR) | One-piece PTFE |
자료 다운로드
YTS PRODUCT GUIDE카탈로그 · 공식 링크DAMPER OPERATION MANUAL (P Series) D712UDE취급설명서 · 공식 링크DAMPER OPERATION MANUAL (P25,50SWFR) D604UDE취급설명서 · 공식 링크SERVICE BOOK (P HT) D447SDE취급설명서 · 공식 링크Cautions-Read Me First Sheet D504UDE취급설명서 · 공식 링크SERVICE BOOK(10)D669SDE취급설명서 · 공식 링크SERVICE BOOK(15)D671SDE취급설명서 · 공식 링크SERVICE BOOK(25)D673SDE취급설명서 · 공식 링크SERVICE BOOK(25SWFR)D592SDE취급설명서 · 공식 링크SERVICE BOOK(40)D675SDE취급설명서 · 공식 링크SERVICE BOOK(50)D677SDE취급설명서 · 공식 링크SERVICE BOOK(50SWFR)D559SDE취급설명서 · 공식 링크DAMPER OPERATION MANUAL (CF-X) D713UIE취급설명서 · 공식 링크DAMPER OPERATION MANUAL (CF-X25,50SWFR) D605UIE취급설명서 · 공식 링크SERVICE BOOK (CF-X HT) D388SIE취급설명서 · 공식 링크
자료 출처: YTS 공식 사이트(일본)
